唯传LoRa网关路由器测试结果惊人,稳定传输可达21.5公里

近日,唯传科技应客户需求,对GW5000网关路由器(城市级)进行了长距离测试。因客户所处区域在戈壁滩上,准备在20 公里范围内安装1200个探测设备,选用基站进行远距离数据监测和传输。考虑到客户实际需求,唯传决定在深圳区域寻找大范围空旷地带模拟客户需求环境进行现场测试。此前半年,唯传也已经多次进行LoRa最大空空通讯距离的测试,测试结果得到了Semtech公司的高度认可。

7月29日,唯传公司将GW5000网关路由器部署在南山高山上空旷的观景台,此处海拔约287米。节点随车在广深沿江高速上从前海往东莞虎门方向移动进行空空地距离测试。

Semtech公司称:在最佳环境下,LoRa的最大空空通信距离可达15公里。这次测试中,唯传的测试使用LoRaWAN的参数(带宽=125kHz,编码率=4/5,扩频因子=12,约300bps),因为470M频段有使用限制,网关发射功率选择17dBm。

新闻配图22_04

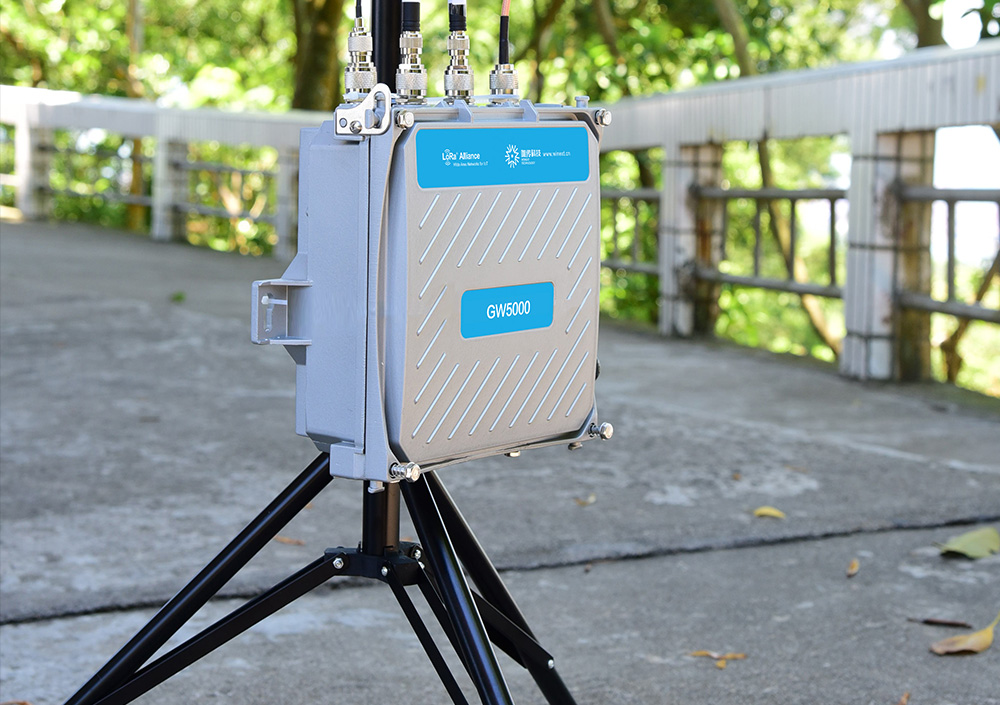

图为唯传公司研发的GW5000网关路由器(城市级)

1、测试地区概貌

如图所示,本次LoRa空空平行可视距离测试区域的概貌。首先将发射模块放置在起点位置,在平行可视距离范围内,测试人员坐车从前海向宝安西乡出发,分别在坪洲新村附近(8.5公里)、福永码头附近(15.1公里)、广深沿江高速S3(21.5公里)、东宝河大桥(31.5公里)等进行通讯测试。测试起点位于深圳南山的观景台上,其他测试点和起点之间很空旷,有少量建筑物。

未标题-1_02

测试人员从南山观景台出发,走广深沿江高速往虎门方向进行测试

2、测试方法

我们使用公司研发的无线通信模块。网关和节点的通信数据为LoRaWAN的数据,节点入网时候是23个字节,正常通信时是13个字节,设置节点LoRaWAN确认信息为true,入网后每隔5秒发送一个数据包,节点收到确认帧后,红色LED闪烁,同时还接串口线,查看当时收到数据包的信号强度;网关使用8dBm的天线,频率476.5M,发射功率设置17dBm。

我们把发射器放置在南山观景台上。如下图所示,拿接收器沿广深沿江高速朝西乡方向前行,通过接口观看设备的数据,可以看出有没有接收到数据。

01

测试人员手拿接收器来查看信号强度

3、测试结果

坪洲新村附近(8.5公里):此时,接收模块的测试人员随车前行,离发射的南山观景台约8.5公里。网关、节点正常收发,接收成功率高,信号稳定,无丢包,中间穿过路基旁边低矮的树丛等障碍物时,不影响任何接收信号。

福永码头附近(15.1公里):此时,接收模块的测试人员离发射观景台约15.1公里,在实际环境中,与Semtech公司所称LoRa的最大空空通信距离接近,和理论值基本接近。这时,网关、节点正常收发,非常稳定。

广深沿江高速S3(21.5公里):此时,接收模块的测试人员离发射观景台已经很远,超出LoRa理论最大空空通讯距离,网关、节点偶有丢包。因客户所在环境很空旷,无障碍物,不会对人类生活区造成影响,按照客户需求提高网关的发射功率到20dBm,则无丢包。

东宝河大桥(31.5公里):为了测试LoRa最远信号距离,测试人员继续前行,直到离发射观景台约31.5公里,进入东莞地区,丢包严重。此时,将发射功率调整到27dBm后,继续测试,偶尔仍能收到通信数据。

工作人员沿途选取不同距离进行数据传输稳定性测试

4、测试总结

通过此次测试,首先证明了LoRa无线超长的通信距离,这对于物联网建设将是一个很大的应用场景。其次,唯传公司产品已接近LoRa的最大空空通信距离,在无障碍物的最佳环境下,发射功率为17dBm时,可达15公里;发射功率为20dBm时,可达20公里,进一步验证了LoRa技术的优势。
