LoRa节点设备如何上电并入网到阿里云物联网平台

前言

前面的文章里,我们介绍了如何在阿里云上添加LoRa节点设备如何在阿里云物联网平台上添加自己的LoRa节点设备。然而,仅仅是在阿里云上添加LoRa节点设备,该LoRa节点设备在阿里云上显示的仍然是“离线”,要使得该设备在阿里云上的状态变成“在线”,就需要将该LoRa节点设备上电、并设置入网。

本文介绍如何将LoRa节点设备上电、并设置入网。

一、将LoRa节点设备上电

1、将LoRa节点设备与天线、电源等配件进行连接

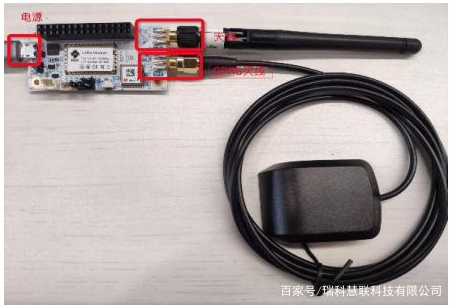

如图1所示,我们以RAK5205节点为范例,介绍如何将LoRa节点设备上电。按照下图所示节点上的标识,给设备连接上天线、GPS 天线、电池、电源。

图1 RAK5205与配件连接示意图

2、串口调试

打开串口调试工具,并打开相应串口,通过USB 给设备上电,按下板上的 RST 键。串口调试工具可自行百度搜索下载,或使用瑞科慧联提供的串口工具。

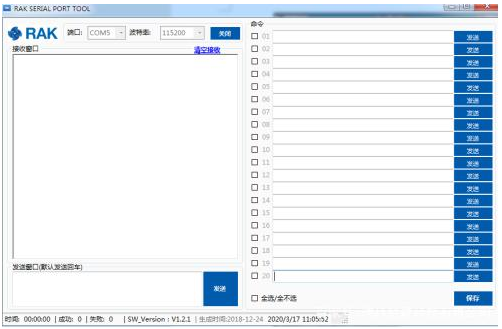

图2 RAK瑞科慧联串口工具界面示意图

需要注意的是:

出厂时RAK5205节点设备参数已配置OK。设备三元组出厂是配置好的,尽量不要修改。

如果需要修改,RAK5205 节点设备上电后可以通过 AT 命令配置参数。AT命令的使用方法如下:

AT+CDEVEUI=1234567890123456 //设置DevEui

AT+CAPPEUI=1234567890123456 //设置AppEui

AT+CAPPKEY=12345678901234561234567890123456 //设置AppKey

AT+CSAVE //保存修改的配置

AT+CDEVEUI? //查询DevEui

AT+CAPPEUI? //查询DevEui

AT+CAPPKEY? //查询DevEui

3、修改LoRa节点上报传感器数据的方式

RAK5205节点设备会自动上报传感器数据,可以通过如下命令修改默认配置:

AT+CDUTYCYCLE=180 //设置传感器数据默认上传间隔为 180s

AT+CGPS=1,100 // 打开GPS,并设置GPS搜索卫星超时时间为100s

AT+CGPS=0 //关闭GPS

AT+CSAVE //保存修改的配置

修改完后,重新上电就会自动Join和发送传感器数据到阿里云IoT平台了。

二、节点入网

1、节点自动以OTAA方式入网

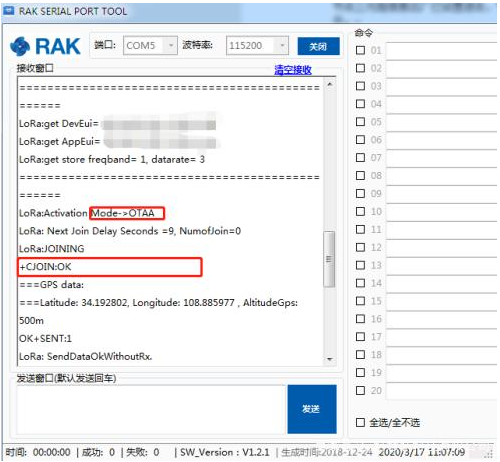

节点三元组信息出厂已设置进去,RAK5205节点设备上电后会自动以 OTAA 的方式入网,如图3所示。

图3 RAK5205节点设备自动以OTAA方式入网示意图

2、检查LoRa节点设备是否成功入网的方式

在图3中,如果能够看到返回“+CJOIN:OK”的信息,则表示该LoRa节点设置入网成功。

另一种方式也可以确定LoRa节点设备是否入网成功:如图4所示,可以看LoRa节点设备的指示灯,当黄灯闪一下的时候就表示Join成功了。

图4 RAK5205节点设备指示灯指示入网成功示意图

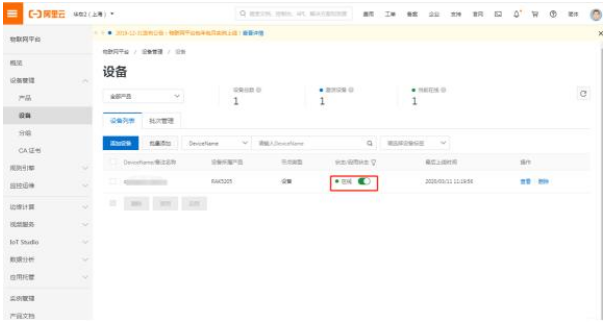

然后我们再进入阿里物联网平台中“设备管理”的“设备”页面,如图5所示,设备的状态会显示为:在线。

图5 LoRa节点设备在阿里云物联平台成功入网并显示在线

3、如何在阿里云管理平台上查询LoRa节点设备上报的日志

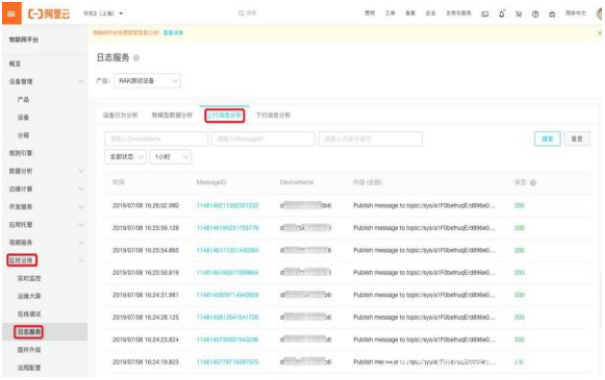

如果要查询日志,可以如图6所示,在监控运维-日志服务-上下行消息分析中,查询设备的 devEUI ,从而查询到设备上报的日志。

图6 在阿里云物联网平台上查询LoRa节点设备上报的日志

结语

本文介绍了LoRa节点设备如何上电并入网到阿里云物联网管理平台上,并介绍了如何修改LoRa节点上报传感器数据的方式、以及入网后如何查看LoRa节点是否入网成功,还介绍了如何查看节点上报的日志。
