基于Semtech LoRA 长距离无线技术之物联网火灾监控方案

火开展了人类的历史,但是火也摧毁了许多文化和财产。在需求与毁灭的平衡中我们所需要的有效的防火系统,如前端的侦测和后续我们所需要的有效的防火系统,其中最重要的是如何在起火的第一时间就能感知到并能迅速的将讯息通知给相关人员或是警卫;如能在这黄金时期予以处理就可以最少的力量把损害控制住。

一般对于火焰感知大都以侦测光谱为方法,其中分为远红外线及紫外线。因为紫外线乃使用电子管所以必须使用高压所以本方案使用半导体来侦测 760nm – 1100 nm光谱来感知火焰的发生。然后再使用Semtech长距离的无线传输技术,其优点是在极低耗电下可以提供高达-148dB的灵敏度让应用可以使用在长距传输及高穿透性的传输。此点可以确保火灾讯息可以确实传输侦测器的数据到数据收集器再经网络上传至云端。

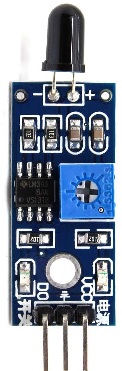

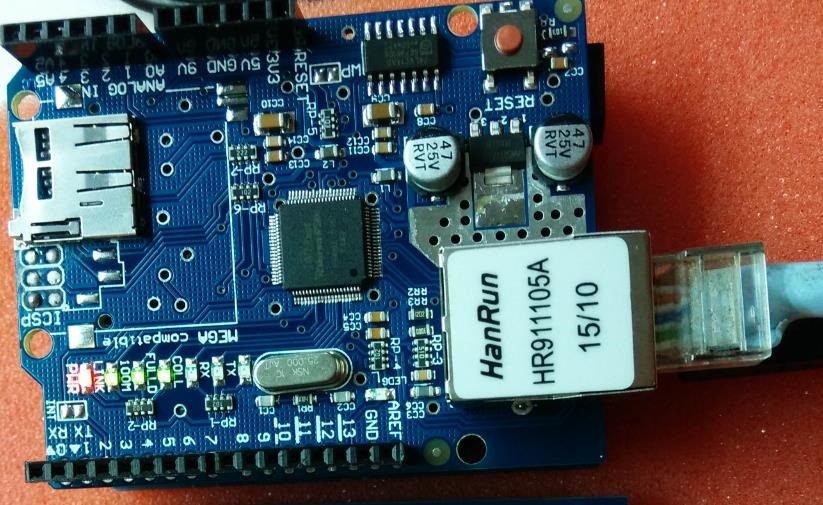

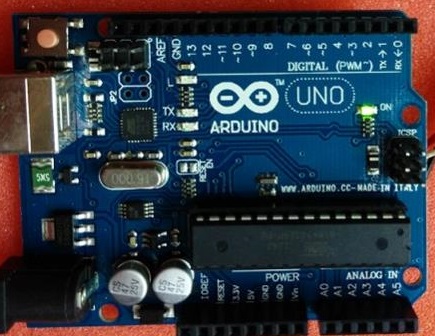

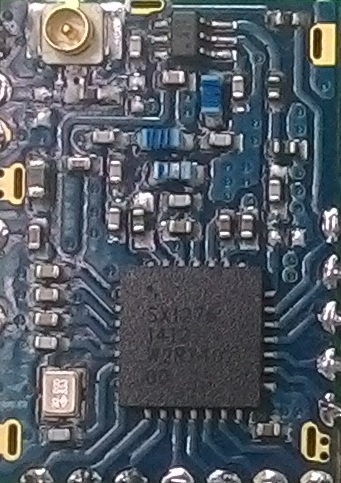

【展示板照片】

展示板照片(正面)展示板照片(反面)

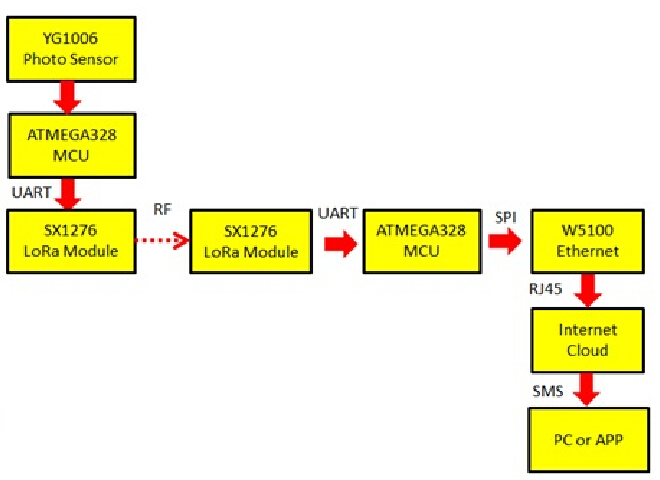

【方案方块图】

方案方块图

【系统功能】

① 传感器端 : 以单芯片接收由YG1006送来的数据,并转换单位为可判读的数据后经UART送至LoRa模块发送至空中。

② 数据接收端 : 由LoRa模块接收到数据后经UART让单芯片读到有效数值后以SPI接口经W5100送至Internet。

③ 网络端 : 把由单芯片送来的API、Sensor ID、Device ID及sensor Data送至云端服务纪录数据。

④ 客户端 : 用户以计算机或是手机随时可以上网检查数据。

【方案特性】

① 超长距离,低成本 : 因其Sensitivity 可达-148dB,此点可以让传感器部件的范围大幅增加。此点可减少repeater 用量节省成本。

② 延长使用时间 : 由于待机电流低至2.5uA, 此低耗电特性比起GPRS来可以大大的减少耗电。所以可减小电池体积而增加其传感器待机时间。
