LoRaWAN版本历史及协议格式说明

译文参考

• 翻译原文链接：
  • LoRaWAN 规范 1.0 （章节2~4）
  • LoRaWAN 规范 1.0 （章节5）
  • LoRaWAN 规范 1.0 （章节6）
  • LoRaWAN 规范 1.0 （章节7）
  • LoRaWAN 规范 1.0 （章节10~13）
• 英文文档下载链接LoRaWAN1.0.1_d3
  LoRaWAN Specification 1R0

LoRaWAN1.0.2

• 第7章物理层（Physical layer）的内容放到另一个文档LoRaWAN Regional Parameters
• 修正章节4.3.1.1中与ADR相关的错误描述(要写成ADR_ACK_LIMT而不是ADR_ACK_DELAY)
• 修正章节18.2标题错误（1.0.1中是19.2）
• 增加MAC命令DlChannelRec，该命令用来修改节点下行频率
• 增加MAC命令Tx ParamSetupRec，此命令用来远程修改某些区域中节点的最大TX驻留时间和最大无线电发射功率
• 终端设备能够处理多个ADRreq命令（章节5.2）
• 明确AppKey定义

LoRaWAN1.0.1_d3

该版本是一些bug修复，协议本身没有什么改动。
阅读中文翻译的朋友可以略过大部分改动，因为这些在翻译过程中已经处理了。

变化如下：

• 明确 RX 窗口开启时间
• 修正 章节NA 中 DR2 负载大小上限
• 修正 7.2.2 中的拼写错误
• 对 7.2.2 中使用码率 4/5 提出新的规定，以保证无线传输时间 < 400ms
• 修正 6.2.5 中的JoinAccept MIC算法
• 5.2 中的 字段名由 NbRep 改为 NbTrans
• 删掉4.3.3.2，排除 MAC层不对应用数据（Applicative payload）加密的情况。出于应用对安全的进一步要求，不管用什么算法，需要对payload加密（这里无关LoRaWAN协议，跟个人安全有关），然后再使用LoRaWAN中的算法在MAC层再次加密。
• 修正 FHDR 相关错别字
• 修正 7.2.5 中 chMaskCntl 等于6或7时 ChMask 对信道的影响。
• 说明 JoinResp 消息中 RX1 的数据速率偏移
• 删除 7.2.7 中 DRoffset表的下半部分。

LoRaWAN Specification 1R0

初始版本

协议格式整理

整个协议包括LoRa和网关交互部分，服务器只需要带颜色的数据。

最近有不少朋友对PHYPayload还是搞不清，再分享两张图片，把整个流程都分享给大家

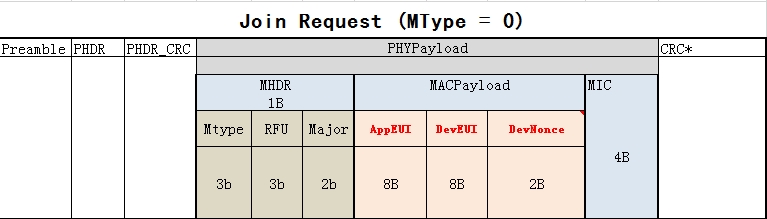

• 1 入网激活

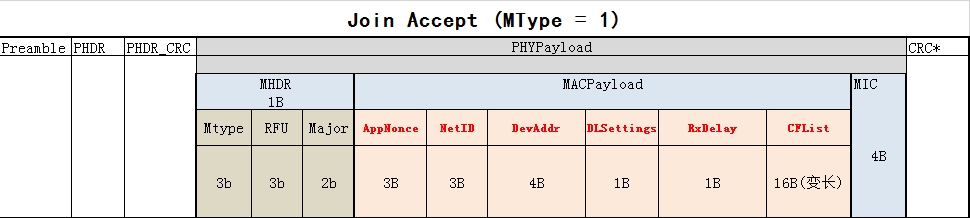

• 2 接收入网

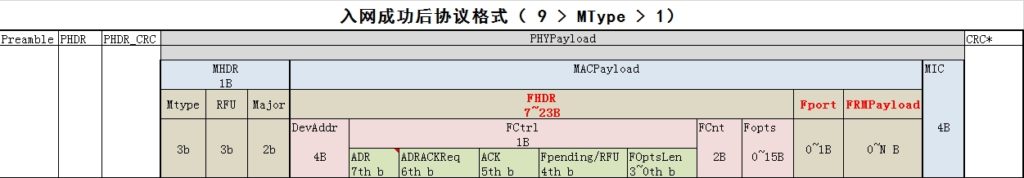

• 3 正常通信

---

本文由 qingchuwudi 整理、译制，除非另有声明，本作品采用知识共享署名 3.0 中国大陆许可协议进行许可。
