LoRa点对点系统1 需求分析

1 引入

为更进一步了解LoRa终端和Contiki系统，我们设计一个P2P（Point to Point）系统。虽然该系统简单，我们还是采用软件工程的方法来实现，借此展示一个嵌入式产品的开发过程。

2 连接设备

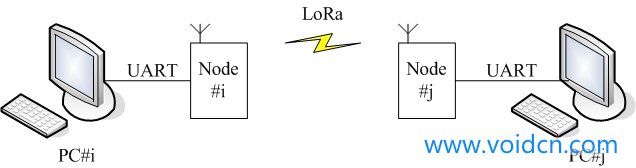

如下图所示，2个LoRa终端，分别通过USB转UART连接2台PC，终端之间通过LoRa无线通信。这样一来，PC#i发送的数据，PC#j能远程接收；反之，亦然。当然，这2个终端也可以连接到同一台PC，只是不能体现LoRa远距离通信的功能。

3 通信时序

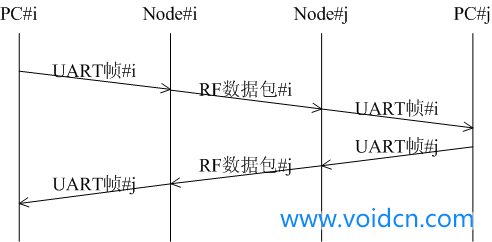

这4个设备的一次通信时序如下图所示：

#1：PC#i接收用户数据；

#2：PC#i将用户数据封装成UART帧#i，并交付给LoRa终端#i；

#3：LoRa终端#i抽取用户数据，封装成RF数据包#i，通过LoRa射频发送；

#4：LoRa终端#j接收到RF数据包#i，抽取用户数据，封装成UART帧#i；

#5：LoRa终端#j将UART帧#i交付给PC#j。

#6：PC#j打印用户数据。
