LoRa点对点系统7 剖析核心代码

1 引言

在LoRa点对点系统中，核心是Network进程的处理代码，它除了响应用户发送无线数据包外，还需要驱动射频和响应多种中断信号。为此，我们列出该进程的逻辑，并且剖析它的代码。

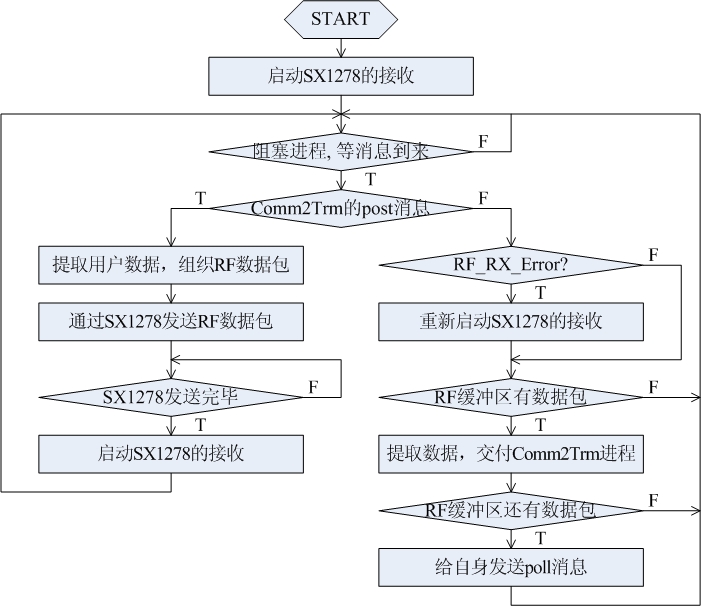

2 核心代码逻辑

有2个特别注意的地方：

1. 如果RF_Rx_Error，需要重新启动RF接收功能，以避免引发宕机错误；

2. RF缓冲区中有多个数据包时，给自身发poll消息，让其他进程有机会运行。

3 剖析核心代码

PROCESS_THREAD(NetworkProcess, ev, data)

{

/*ATTENTION: stack variables can NOT cross any “XX_YIELD()”. */

uint8_t    byDataSize;

uint16_t    wCalcCRC16;

uint16_t    wSrcCRC16;



PROCESS_BEGIN();



SX1278Receive(0);

while(TRUE)

{

PROCESS_YIELD();



if (NETWORK_EVENT_TX_RF_PACKAGE == ev)                                                      1

{

/* Make RF package as well as TX it. */

wCalcCRC16= util_CRC16( s_stTxRFPackage.a_byBuf,

s_stTxRFPackage.byRFTxSize );

*(uint16_t *)&s_stTxRFPackage.a_byBuf[s_stTxRFPackage.byRFTxSize] =

wCalcCRC16;



SX1278SetSleep();                                                                                                       2

SX1278Send( s_stTxRFPackage.a_byBuf,

s_stTxRFPackage.byRFTxSize +sizeof(uint16_t));                               3



/* Waiting until TX is done. */

PROCESS_YIELD_UNTIL( RF_Tx_Done == s_tRFResult ||

RF_Tx_Timeout ==s_tRFResult );                                  4



/* Enable RF_RX. */

SX1278Receive(0);                                                                                                       5

}

else                                                                                                                                6

{

if (RF_Rx_Error == s_tRFResult)

{

/*EXPLAIN: Restore the RX of RFif Rx-Error or frame is NOT integrity. */

SX1278SetSleep();                                                                                                     7

SX1278Receive(0);

}



/* EXPLAIN: process all received packets for simplicity. */

if (!IsRadioBufEmpty())

{

/* Fetch data from RF buffer, CheckCRC16. */

s_stParseRFBuf.bySize = GetRadioBuf(s_stParseRFBuf.a_byBuf,RF_FIFO_SIZE); 8



if (sizeof(uint16_t) < s_stParseRFBuf.bySize)

{

byDataSize = s_stParseRFBuf.bySize – sizeof(uint16_t);

wSrcCRC16 = *(uint16_t *)&s_stParseRFBuf.a_byBuf[byDataSize];

wCalcCRC16 = util_CRC16(s_stParseRFBuf.a_byBuf, byDataSize);

if (wSrcCRC16 == wCalcCRC16)                                                                             9

{

/* Deliver data to Comm2Trm-Process */

comm2trm_RxRFPackage(s_stParseRFBuf.a_byBuf, byDataSize);                     10

}

else

{

/*EXPLAIN: Restore the RX of RF if Rx-Error orframe is NOT integrity. */

SX1278SetSleep();                                                                                                11

SX1278Receive(0);

}

}/*if*/



/* Check whether some packages still stay in buffer. */

if (!IsRadioBufEmpty())                                                                                               12

{

/* Don’t disturb the scheduling ofother processes. */

process_poll(&NetworkProcess);

}

}/*if (!IsRadioBufEmpty())*/

}

}/*while(TRUE)*/



PROCESS_END();

}

Line#1：用户需要发送RF数据包；

Line#2：将处于持续接收的RF设置休眠状态；

Line#3：通过SX1278发送该RF数据包；

Line#4：阻塞进程，直到RF发送数据包完毕；

Line#5：将RF切换到持续接收模式；

Line#6：射频中断服务程序发来消息：接收到数据包，或，接收错误；

Line#7：RF接收出错，重新启动RF接收功能，避免宕机错误；

Line#8：从RF缓冲区复制数据包到解析工作区；

Line#9：检查接收数据包的CRC16是否正确；

Line#10：交付接收数据给Comm2Trm进程；

Line#11：如果数据包的CRC16错误，重新启动RF接收功能，避免宕机错误；

Line#12：如果RF缓冲区还有数据包，给自身发poll消息，允许Contiki调度其他进程运行。
