LoRaWAN介绍14 终端类别

“蚂蚁是无力之类，却在夏天豫备粮食。沙番是软弱之类，却在磐石中造房。”–《旧·箴》

不同的应用场景需要不同的技术条件，LoRaWAN一开始就将End Nodes分成3类，它们在电池寿命和唤醒延时上各有千秋。这是明智的，可以根据应用选择最佳的类别。

1 三类终端的特点

Class	属性	供电	节能	下行通信延时
A	sensors	电池-有限	最佳	大，仅当终端上报时
B	actuators	电池-有限	较好	小，延时可调节
C	actuators	电源-充足	不考虑	无，随时下行通信

2  Class A

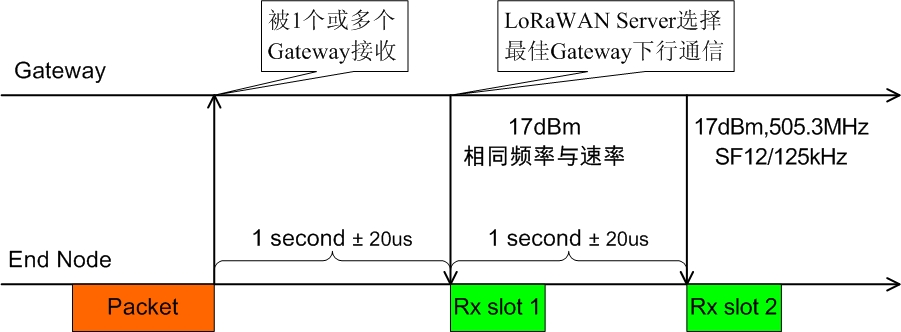

Class A是LoRaWAN的主流，它的通信时序如下图所示。End Node根据自己的需要上传数据包，这可以被1个或多个Gateway接收；1秒钟后，信号最强的Gateway按上行相同的频率和速率，下发数据包；如果End Node在Rx slot1接收成功，它不再打开Rx slot2窗口，否则它将按505.3MHz SF12/125kHz（中国地区）条件打开Rx slot2窗口。

Class A节能效果最好，因为仅当发送和2个接收窗口外，其他时间都是休眠。当然，LoRaWAN Server仅当该End Node上行通信后，才能下行通信。

3  Class B

Class B的End Node每128秒接收Gateway广播的Beacon，用于校准自身的时钟。在2个Beacon之间，End Node会开启一些接收窗口（ping slot），如果在窗口期接收到Gateway的preamble，那么它将接收完整的下午数据包。

End Node根据自身电量和应用的需要，选择ping slot的数量；以达到节能和下午通信的折中。

4  Class C

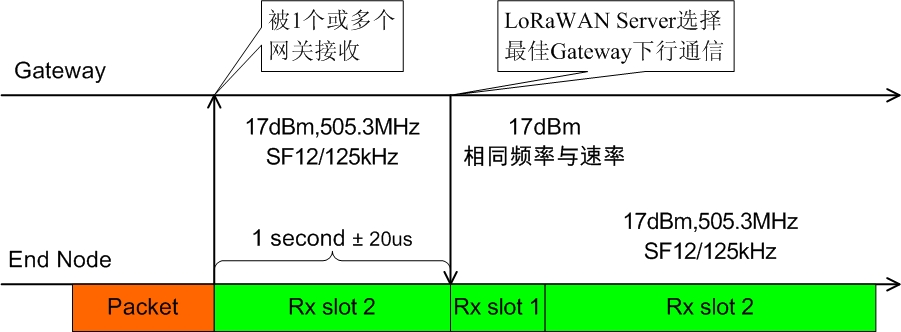

Class C是为充足电能的actuator设计的，如：智能插座、远程电气控制开关等。除了发送数据包和Rx slot 1外，它都在Rx slot 2期间接收，这可以保证Server随时下行通信。
