LoRaWAN介绍20 中国地区

“模块接口应该像冰山：八分之七都是位于水面以下，而你只能看到水面上的八分之一”—Steve McConnell《代码大全》



LoRaWAN V1.0.2有一个进步，它将核心机制和和地区无线电规范剥离开来，这样做的好处是，机制和策略分离，接口与引擎分离，实现低耦合。

中国地区有2个频段可用：CN779～CN787、CN470～CN510。

1 CN779～CN787

该频段有一个硬伤：它的最大发射功率仅10mW（10dBm），这对于实际应用是十分有限的。

2 CN470～CN510

这是中国无委会规定的民用抄表频段，属于ISM免费频段。

2.1  EIRP和duty cycle

EIRP（最大发射功率）为50mW（17dBm）;

Duty cycle = 5000ms.

2.2 信道范围

共96个上行信道，其中6～38和45～77被国家电网使用。

信道	0~5	6~38	39~44	45~77	78~95
MHz	470.3~471.3	–	478.1~479.1	–	485.9~489.3
可用	√	–	√	–	√



共48个下行信道。

信道	0	…	i	…	47
MHz	500.3	…	500.3 + i x 0.2	…	509.7

2.3 速率和功率

CN470～CN510频段没有dwell time限制。

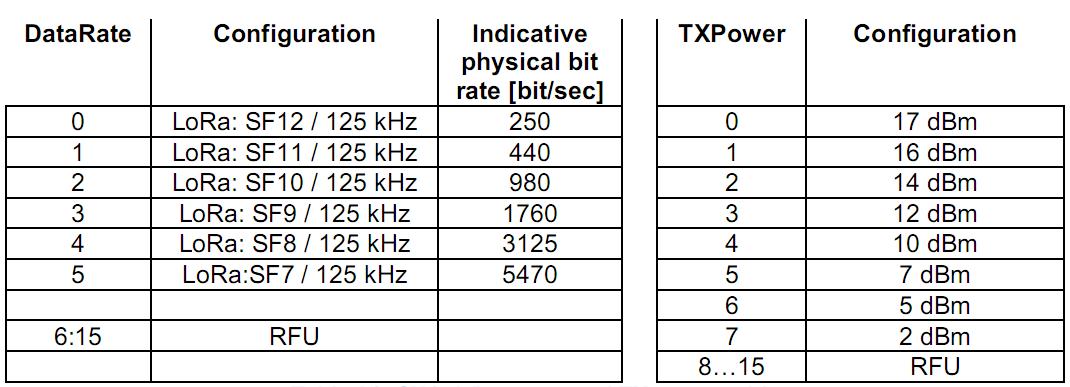

ADR的速率和发射功率如下表所示。

2.4 频段掩码

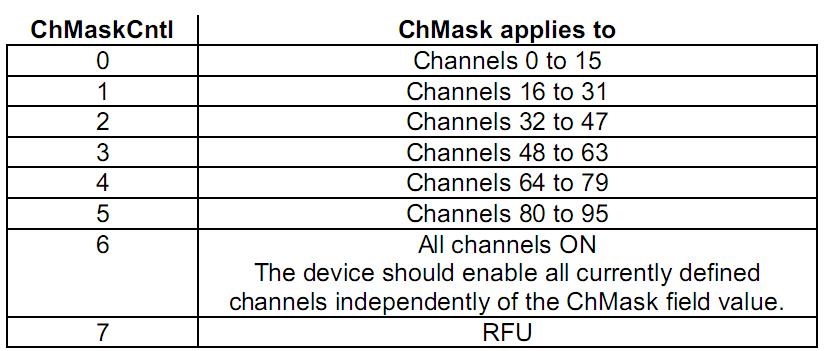

对于上行的96个频段，End Nodes如何得知那些信道是可以使用的呢？这是通过MAC命令：LinkADRReq <–> LinkADRAns中的ChMask字段来指出。如下表所示，该位为1，表示该信道组（共16信道）可以使用；bit6为1，表示96个信道都可以使用。

2.5 最大应用长度

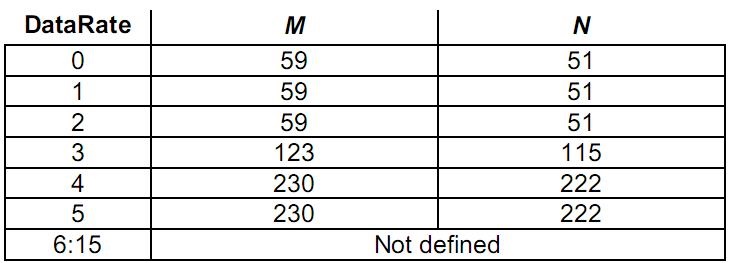

不同的速率下，MACPayload长度（M）和应用数据长度（N）如下表所示。

2.6  RX1和RX2窗口

除非发送MAC命令：RXParamSetupReq <-> RXParamSetupAns更换RX2的频率和速率，否则，默认值为：505.3MHz，SF12 / 125kHz。

RX1窗口的频率是上行频率对48取模，如：上行频率=1信道，RX1频率=1信道；上行频率=49信道，RX1频率=1信道。

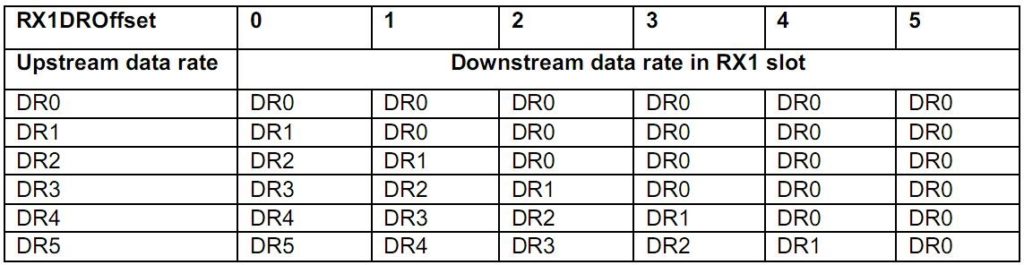

RX1窗口的速率是上行速率的偏移，该值如下表所示。

2.7 默认参数

CN470～510频段有如下默认参数：

RECEIVE_DELAY1                 1s

RECEIVE_DELAY2                 2s

JOIN_ACCEPT_DELAY1        5s

JOIN_ACCEPT_DELAY2        6s

MAX_FCNT_GAP                   16384

ADR_ACK_LIMIT                    64

ADR_ACK_DELAY                 32

ACK_TIMEOUT                      2 +/- 1s
