STM32 Nucleo Pack LoRa技术入门 – 十分钟搭建一个完整的LoRa节点

LoRa技术备受热捧，给低功耗物联网应用带来了很大的发展和创新的空间。ST也与Semtech公司合作推出了LoRa解决方案。

在现阶段，为使开发者快速地体验和开发基于LoRa的技术，ST公司在其现有产品的基础上，搭建起了一套LoRa网络系统。这些硬件和软件有：P-NUCLEO-LRWAN1开发板、I-CUBE-LRWAN中间件和X-NUCLEO-IKS01A1扩展板。使用这些板子和软件就可以非常容易地创建和配置一个LoRaWAN™ 的节点。

另外，ST还提供了各种产品的NUCLEO开发板和扩展板，可以方便定制各种节点的扩展功能，创建各种可能的产品原型组合。

在本文所附的视频中，生动地展示了如何使用这些工具快速搭建一个基于STM32的LoRaWAN™节点。下面将视频中的部分内容，摘录文字如下：

LoRa要点

LoRa是一种无线技术，用于创建M2M和物联网应用所需要的低功耗广域网（LPWAN）。

• 低功耗（10-20年电池寿命）、低成本（非常低的基础设施投资）、安全性（AES128加密）
• 长距离（1-10公里）
• 标准化（由主要的行业执行者联盟推动）
• 跟踪（ 免费跟踪）

STM32和LoRa 10分钟

1. 准备

– P-NUCLEO-LRWAN1

• NUCLEO-L073RZ开发板
• SX1272MB2DAS扩展板
• 天线
• USB连接线

P-NUCLEO-LRWAN1 官方主页：

http://www.st.com/content/st_com/en/products/wireless-connectivity/lorawan/p-nucleo-lrwan1.html

– 计算机

• KEIL IDE
• I-CUBE-LRWAN LoRaWAN软件扩展包
• 串口客户端（TeraTerm 或 PuTTY）
• 浏览器

– 网关

• 选择基于LoRaWAN的网关，频率可根据地区选择，不同厂家的网关配置不同。
• 本文选择了MULTITECH的“MultiConnect Conduit”网关

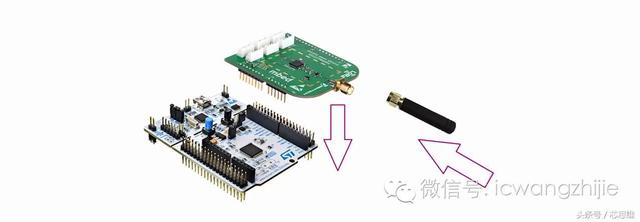

2. STM32和LoRa板子安装

– 确认JP1、JP6跳线短接，JP5设置为EV5

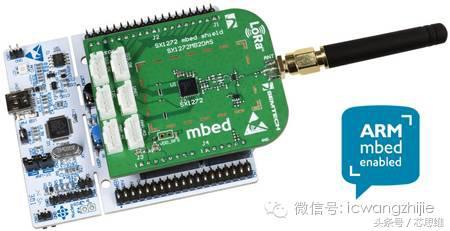

– 将SX1271MB2DAS LoRa扩展板插到STM32 Nucleo板子上

– 将天线接到LoRa扩展板上

3. 安装LoRaWAN软件包

– 下载并安装LoRaWAN软件包（可到www.st.com搜索LoRaWAN）

– 下载 I-CUBE-LRWAN

I-CUBE-LRWAN官方主页地址：

http://www.st.com/content/st_com/en/products/embedded-software/mcus-embedded-software/stm32-embedded-software/stm32cube-expansion-software/i-cube-lrwan.html

默认可保持到 “C:\Users\yournam\STM32Cube\Repository\”

4. 软件开发

– 找到I-CUBE-LRWAN安装包，在下面的应用工程：

..\STM32CubeExpansion_LRWAN_V1.0.1\Project\Multi\Applications\LoRa\classA\MDK-ARM\STM32L073RZ-Nucleo\Lora.uvprojx

– 打开KEIL工程文件，选择sx1272mb2das目标模块

– 在”hw_conf.h”文件中，去掉注释“DEBUG”和”TRACE”.

– 在”comissoning.h”文件中，更改EUI设备，在96行。{0x0BE,0x7A,0x00,0x00,0x00,0x00,0x00,0xC8}

– 在“main.c”文件中，在249行，设置产生一个测试消息。

AppData->BuffSize=sprintf((char*)AppData->Buff,”-Hello world. STM32 is LoRaWAN connected”);

– 编译并下载工程到目标设备。

– 使用TeraTerm从Nucleo板子上获取UART数据。

  * 选择串口”Serial”,Port: COM8:STMicroelectronics STLink Virtual COM Port (COM8)

  * Setup> Terminal…> “New line->Receive: “AUTO”

  * Setup> Serial port..> Baud rate: 921****00; Data: 7bit

5. 网关设置和连接

给网关上电，确认用以太网线连接到电脑。打开浏览器，连接网关的默认地址是：192.168.2.1

Username: admin

Password: admin

选择 Setup>LoRa Network Server, 设置：

– Mode：Network Server

– Network ID: EUI

– EUI: 01-01-01-01-01-01-01-01

– Network Key: Key

– Key: 0x2B,0X7E, 0x15,0x16,0x28,0xAE,0xD2,0xA6,0xAB,0xF7,0x15,0x88,0x09,0xCF,0x4F,0x3C

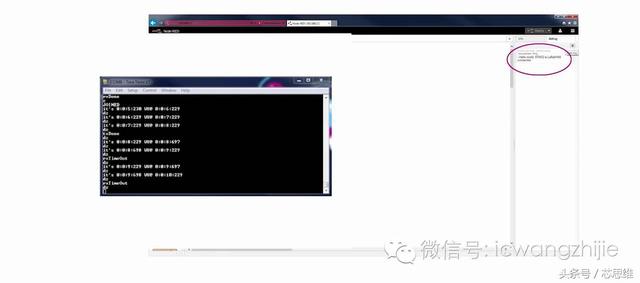

选择Status & Logs >Statistics>LoRa，检查节点是否连接到网关。如果Nucleo+LoRa设备都打开了，”Refresh Node List”, EUI地址会显示。

结果：

总结

现在你可以做：

– 创建自己的基于STM32的LoRa传感器节点

– 设置Multi-conduit网关作为一个网关和网络服务器

– 建立自己私有的基于STM32的LoRa网络

ST的LoRa官方主页: www.st.com/stm32-lrwan
