LoRA芯片 SX1276/SX1277/SX1278的比较

SX1276/7/8是一种半双工传输的低中频收发器,配备标了标准FSK和远距离扩频Lora调制解调器。该芯片可以用于超长距离的Lora扩频通信,并且抗干扰性强,同时达到低功耗要求。

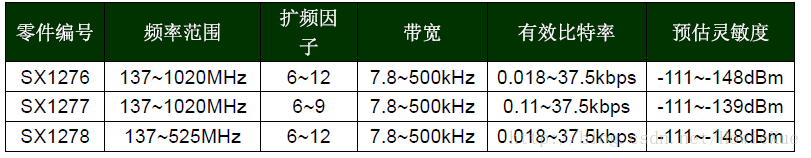

1、芯片关键参数对比:
可以看出SX1276的带宽范围为 7.8~500kHz ,扩频 因子6~12,并覆盖所有可用频段。 SX1277的带宽和频段方位与
SX1276 相同,但扩频因子为6~9。。 SX1278的带宽和扩频因子与SX1276相同,但仅覆盖较低的 UHF频段

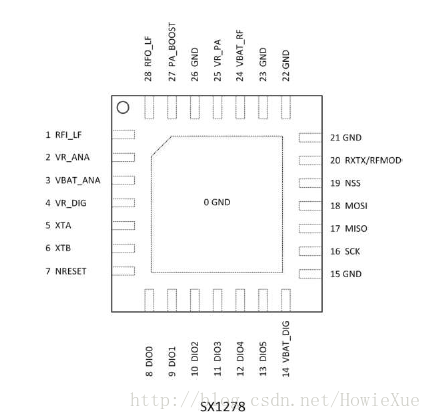

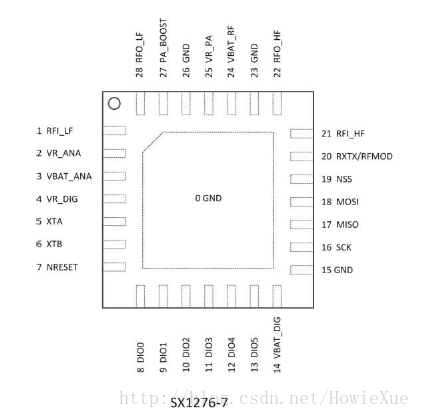

2、引脚分布对比(QFN封装):

可以看出,SX1276/7的21、22、23脚与SX1278不同。

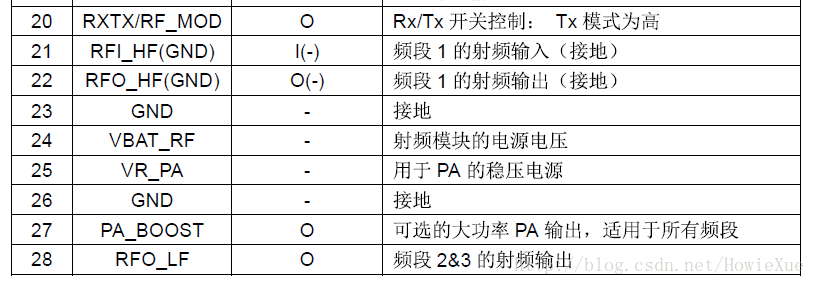

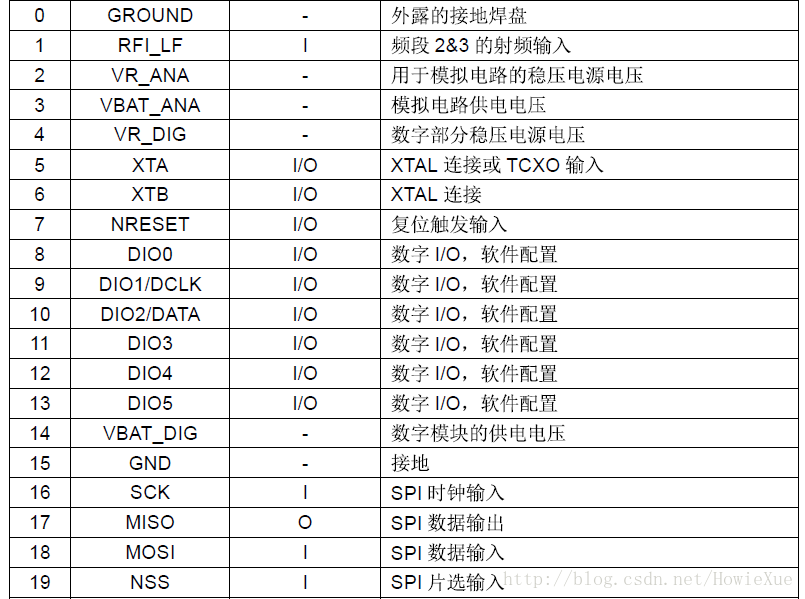

附引脚定义:

由此可见

SX1278与SX1276/7在性能上几乎没有差别
SX1278工作在137~525M频段(如中国东欧433M 470M),1276/7为137~1020M(如美国欧洲868M 915M)。
SX1278与SX1276/7在封装上略有区别,引脚定义无法兼容。
