物联网之LoRa开发与应用四（LoRaPingPang系统设计）

深入了解LoRa技术原理

内容概要：

1、LoRa扩频通信原理

2、LoRa关键技术参数

3、LoRa数据收发任务

模拟无线通信：

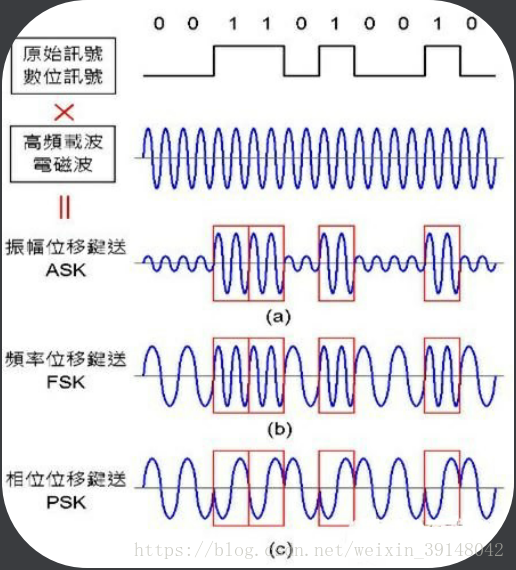

数字无线通信：

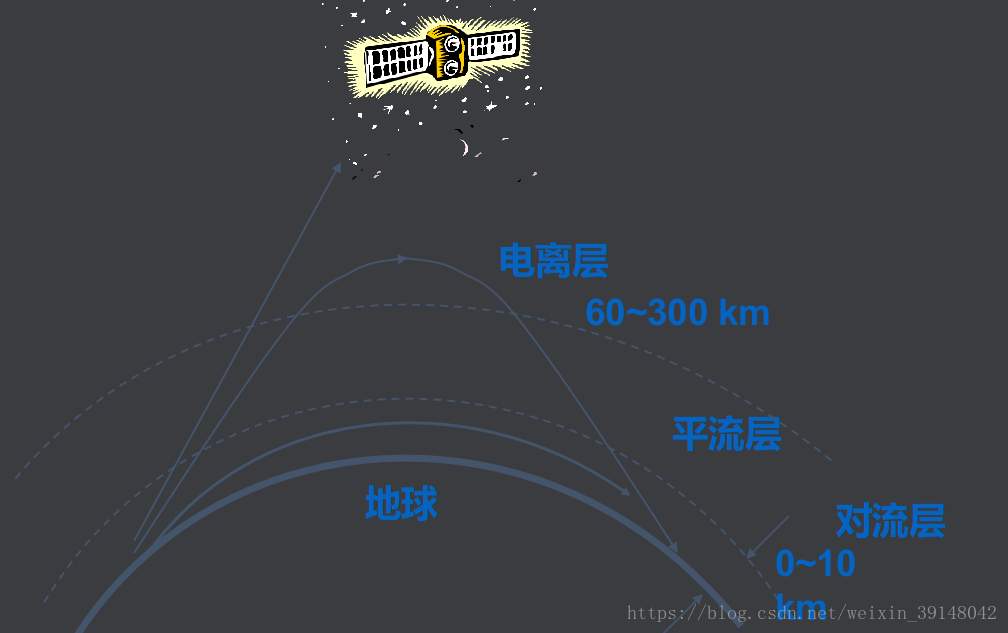

无线通信传播方式：地波传播（低于2MHz）、天波传播（2MHz~30MHz）、直线传播（30MHz以上）

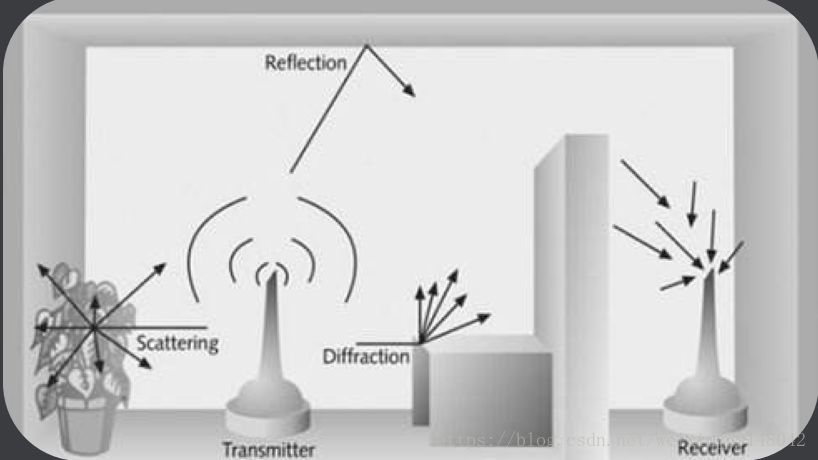

无线通信传播路径：反射、散射、衍射

无线通信噪声：

扩频通信技术：从各种类型的噪声和多径失真中获得免疫性

扩频通信算法：C表示信号质量

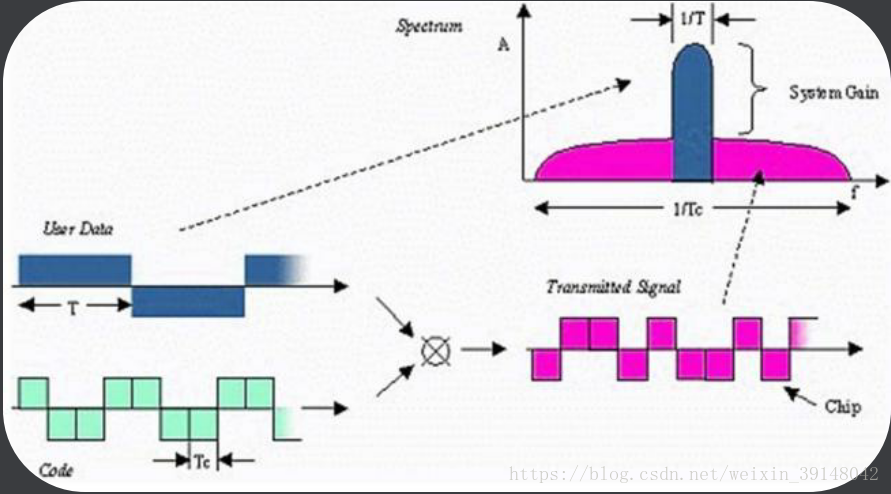

扩频通信原理：用户数据和扩频数据异或得到发送数据，增加了信号带宽，提高了信号质量

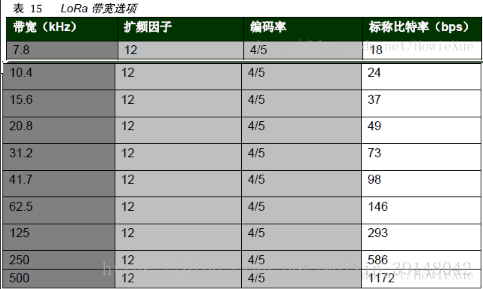

信号带宽（BW）：

增加BW，可以提高有效数据速率以缩短传输时间，但是 以牺牲部分接受灵敏度为代价。对于LoRa芯片SX127x，LoRa带宽为双边带宽（全信道带宽），而FSK调制方式的BW是指单边带宽。

扩频因子（SF）：原本使用1位来表示的信号变成多位来表示这个信号，提高信号的通讯质量

LoRa采用多个信息码片来代表有效负载信息的每个位，扩频信息的发送速度称为符号速率（Rs），而码片速率与标称的Rs比值即为扩频因子（SF，SpreadingFactor），表示了每个信息位发送的符号数量。

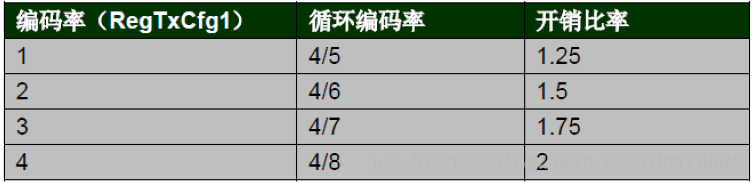

编码率（CR）：提高信号质量的冗余，提高数据的可靠性

编码率（或信息率）是数据流中有用部分（非冗余）的比例。也就是说，如果编码率是k/n，则对每k位有用信息，编码器总共产生n位的数据，其中n-k是多余的。

LoRa采用循环纠错编码进行前向错误检测与纠错。。使用该方式会产生传输开销。

LoRa关键技术参数：

LoRa符号速率Rs计算：Rs=BW/(2^SF)

LoRa数据速率DR计算：DR= SF*( BW/2^SF)*CR

LoRaWAN主要使用了125kHz信号带宽设置，但其他专用协议可以利用其他的信号带宽（BW）设置。改变BW、SF和CR也就改变了链路预算和传输时间，需要在电池寿命和距离上做个权衡。

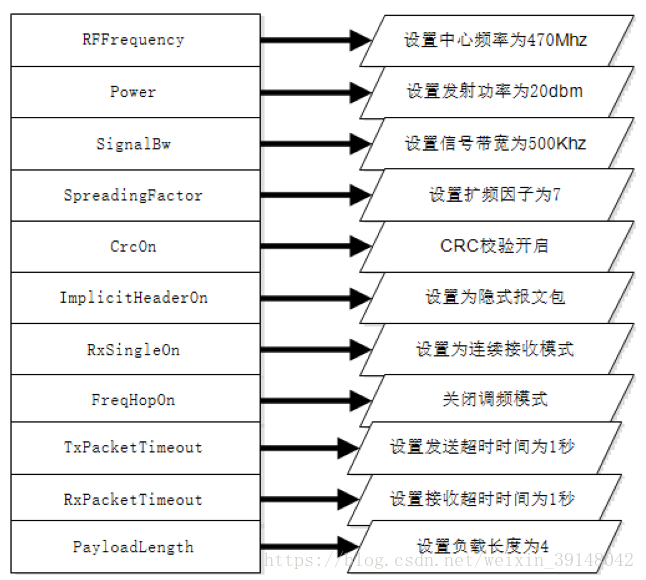

LoRa参数设置：

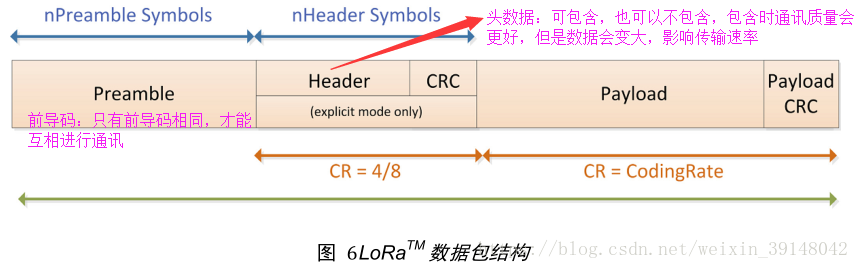

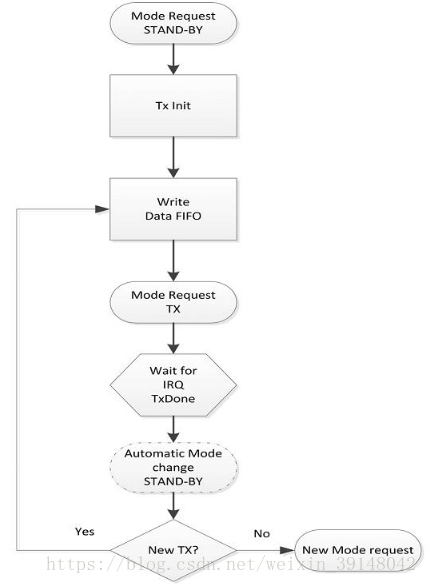

LoRa数据发送序列：

数据发送流程：（1）LoRa模块标准模式—>（2）发送模式—>（3）将数据写入发送队列—>（4）发送数据—>（5）等待发送完成（判断数据是否发送完成，如果发送完成则再次进入标准模式，如果还有数据需要发送，则进入第三步）

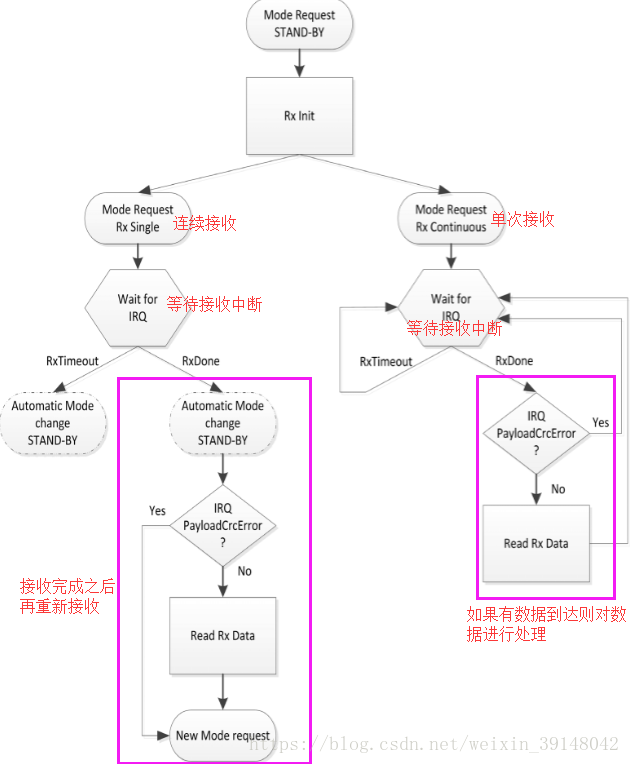

LoRa数据接收序列：

数据接收流程：

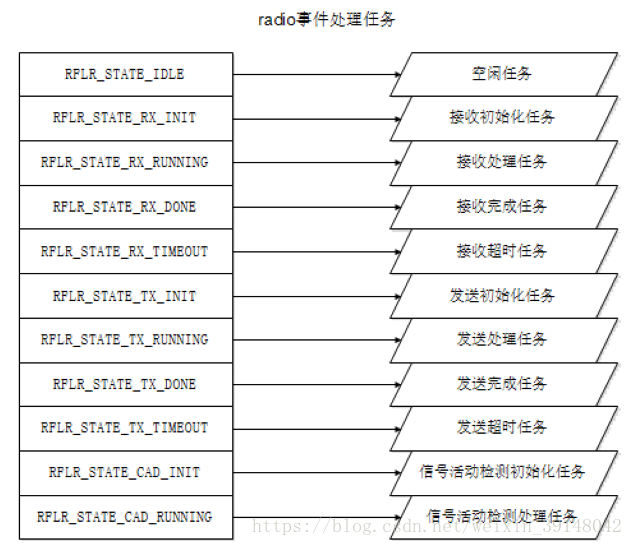

Radio事件任务：（官方固件提供的事件处理的任务）

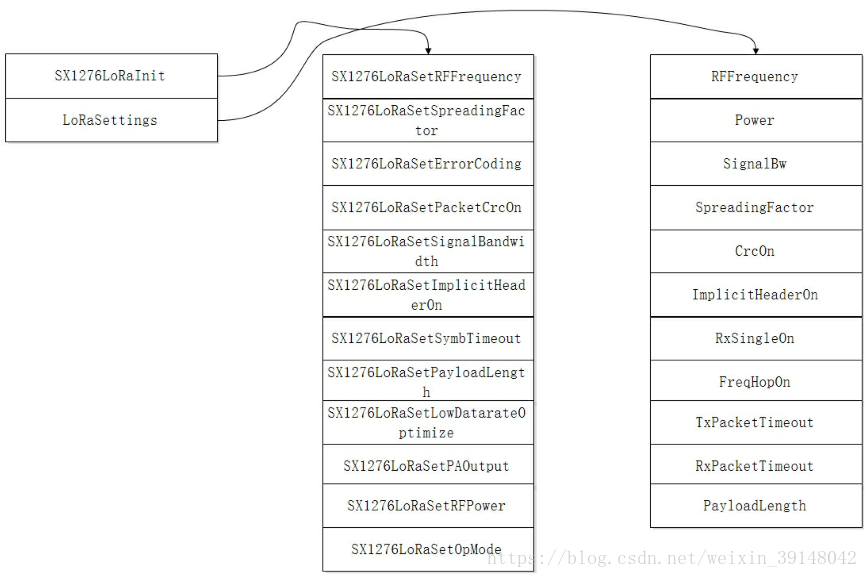

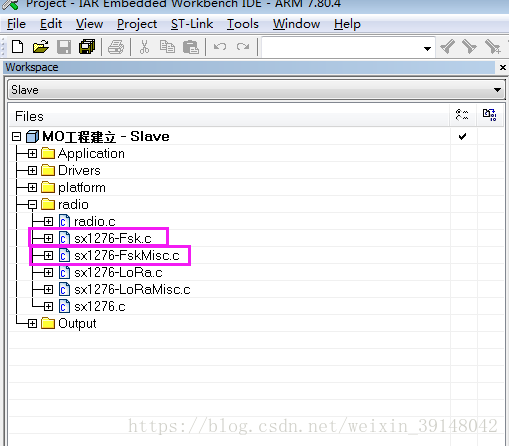

LoRa固件相关代码：初始化时的参数设置 和 事件处理函数

​​sx1276-LoRa.c

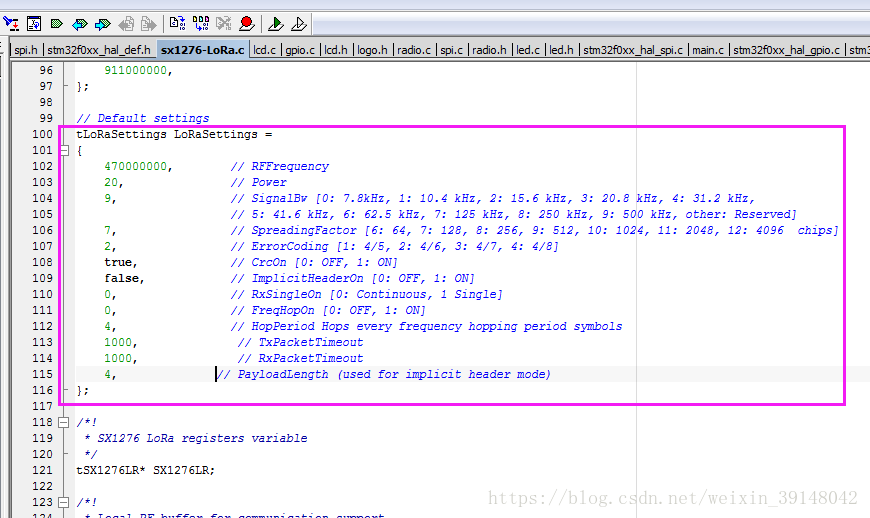

// Default settings
tLoRaSettings LoRaSettings = //设置LoRa参数
{
870000000, // RFFrequency
20, // Power
9, // SignalBw [0: 7.8kHz, 1: 10.4 kHz, 2: 15.6 kHz, 3: 20.8 kHz, 4: 31.2 kHz,
// 5: 41.6 kHz, 6: 62.5 kHz, 7: 125 kHz, 8: 250 kHz, 9: 500 kHz, other: Reserved]
7, // SpreadingFactor [6: 64, 7: 128, 8: 256, 9: 512, 10: 1024, 11: 2048, 12: 4096 chips]
2, // ErrorCoding [1: 4/5, 2: 4/6, 3: 4/7, 4: 4/8]
true, // CrcOn [0: OFF, 1: ON]
false, // ImplicitHeaderOn [0: OFF, 1: ON]
1, // RxSingleOn [0: Continuous, 1 Single]
0, // FreqHopOn [0: OFF, 1: ON]
4, // HopPeriod Hops every frequency hopping period symbols
100, // TxPacketTimeout
100, // RxPacketTimeout
128, // PayloadLength (used for implicit header mode)
};


/*!
* \brief Process the LoRa modem Rx and Tx state machines depending on the
* SX1276 operating mode.
*
* \retval rfState Current RF state [RF_IDLE, RF_BUSY,
* RF_RX_DONE, RF_RX_TIMEOUT,
* RF_TX_DONE, RF_TX_TIMEOUT]
*/
uint32_t SX1276LoRaProcess( void ) //事件任务处理函数，里面有多种工作模式：接收、发送等。。。
{
uint32_t result = RF_BUSY;

switch( RFLRState )
{
case RFLR_STATE_IDLE:
break;
case RFLR_STATE_RX_INIT:

SX1276LoRaSetOpMode( RFLR_OPMODE_STANDBY );

SX1276LR->RegIrqFlagsMask = RFLR_IRQFLAGS_RXTIMEOUT |
//RFLR_IRQFLAGS_RXDONE |
//RFLR_IRQFLAGS_PAYLOADCRCERROR |
RFLR_IRQFLAGS_VALIDHEADER |
RFLR_IRQFLAGS_TXDONE |
RFLR_IRQFLAGS_CADDONE |
//RFLR_IRQFLAGS_FHSSCHANGEDCHANNEL |
RFLR_IRQFLAGS_CADDETECTED;
SX1276Write( REG_LR_IRQFLAGSMASK, SX1276LR->RegIrqFlagsMask );

if( LoRaSettings.FreqHopOn == true )
{
SX1276LR->RegHopPeriod = LoRaSettings.HopPeriod;

SX1276Read( REG_LR_HOPCHANNEL, &SX1276LR->RegHopChannel );
SX1276LoRaSetRFFrequency( HoppingFrequencies[SX1276LR->RegHopChannel & RFLR_HOPCHANNEL_CHANNEL_MASK] );
}
else
{
SX1276LR->RegHopPeriod = 255;
}

SX1276Write( REG_LR_HOPPERIOD, SX1276LR->RegHopPeriod );

// RxDone RxTimeout FhssChangeChannel CadDone
SX1276LR->RegDioMapping1 = RFLR_DIOMAPPING1_DIO0_00 | RFLR_DIOMAPPING1_DIO1_00 | RFLR_DIOMAPPING1_DIO2_00 | RFLR_DIOMAPPING1_DIO3_00;
// CadDetected ModeReady
SX1276LR->RegDioMapping2 = RFLR_DIOMAPPING2_DIO4_00 | RFLR_DIOMAPPING2_DIO5_00;
SX1276WriteBuffer( REG_LR_DIOMAPPING1, &SX1276LR->RegDioMapping1, 2 );

if( LoRaSettings.RxSingleOn == true ) // Rx single mode
{

SX1276LoRaSetOpMode( RFLR_OPMODE_RECEIVER_SINGLE );
}
else // Rx continuous mode
{
SX1276LR->RegFifoAddrPtr = SX1276LR->RegFifoRxBaseAddr;
SX1276Write( REG_LR_FIFOADDRPTR, SX1276LR->RegFifoAddrPtr );

SX1276LoRaSetOpMode( RFLR_OPMODE_RECEIVER );
}

memset( RFBuffer, 0, ( size_t )RF_BUFFER_SIZE );

PacketTimeout = LoRaSettings.RxPacketTimeout;
RxTimeoutTimer = GET_TICK_COUNT( );
RFLRState = RFLR_STATE_RX_RUNNING;
break;
case RFLR_STATE_RX_RUNNING:

if( DIO0 == 1 ) // RxDone
{
RxTimeoutTimer = GET_TICK_COUNT( );
if( LoRaSettings.FreqHopOn == true )
{
SX1276Read( REG_LR_HOPCHANNEL, &SX1276LR->RegHopChannel );
SX1276LoRaSetRFFrequency( HoppingFrequencies[SX1276LR->RegHopChannel & RFLR_HOPCHANNEL_CHANNEL_MASK] );
}
// Clear Irq
SX1276Write( REG_LR_IRQFLAGS, RFLR_IRQFLAGS_RXDONE );
RFLRState = RFLR_STATE_RX_DONE;
}

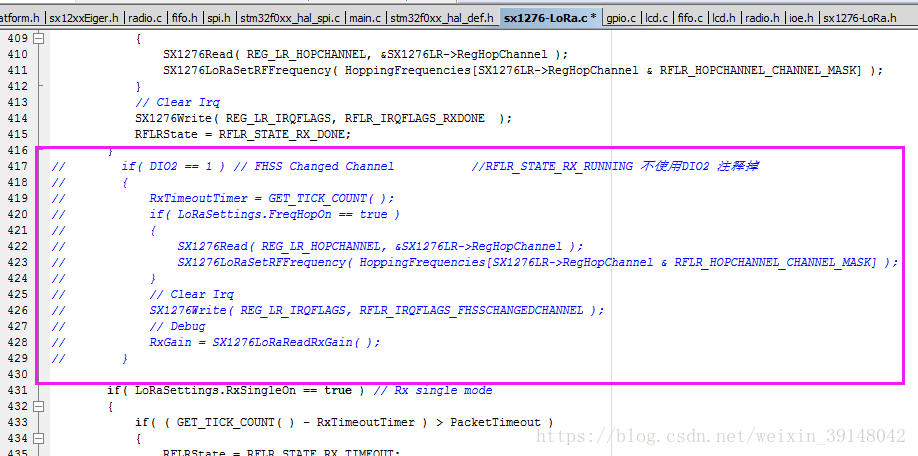

if( DIO2 == 1 ) // FHSS Changed Channel
{
RxTimeoutTimer = GET_TICK_COUNT( );
if( LoRaSettings.FreqHopOn == true )
{
SX1276Read( REG_LR_HOPCHANNEL, &SX1276LR->RegHopChannel );
SX1276LoRaSetRFFrequency( HoppingFrequencies[SX1276LR->RegHopChannel & RFLR_HOPCHANNEL_CHANNEL_MASK] );
}
// Clear Irq
SX1276Write( REG_LR_IRQFLAGS, RFLR_IRQFLAGS_FHSSCHANGEDCHANNEL );
// Debug
RxGain = SX1276LoRaReadRxGain( );
}

if( LoRaSettings.RxSingleOn == true ) // Rx single mode
{
if( ( GET_TICK_COUNT( ) - RxTimeoutTimer ) > PacketTimeout )
{
RFLRState = RFLR_STATE_RX_TIMEOUT;
}
}
break;
case RFLR_STATE_RX_DONE:
SX1276Read( REG_LR_IRQFLAGS, &SX1276LR->RegIrqFlags );
if( ( SX1276LR->RegIrqFlags & RFLR_IRQFLAGS_PAYLOADCRCERROR ) == RFLR_IRQFLAGS_PAYLOADCRCERROR )
{
// Clear Irq
SX1276Write( REG_LR_IRQFLAGS, RFLR_IRQFLAGS_PAYLOADCRCERROR );

if( LoRaSettings.RxSingleOn == true ) // Rx single mode
{
RFLRState = RFLR_STATE_RX_INIT;
}
else
{
RFLRState = RFLR_STATE_RX_RUNNING;
}
break;
}

{
uint8_t rxSnrEstimate;
SX1276Read( REG_LR_PKTSNRVALUE, &rxSnrEstimate );
if( rxSnrEstimate & 0x80 ) // The SNR sign bit is 1
{
// Invert and divide by 4
RxPacketSnrEstimate = ( ( ~rxSnrEstimate + 1 ) & 0xFF ) >> 2;
RxPacketSnrEstimate = -RxPacketSnrEstimate;
}
else
{
// Divide by 4
RxPacketSnrEstimate = ( rxSnrEstimate & 0xFF ) >> 2;
}
}

SX1276Read( REG_LR_PKTRSSIVALUE, &SX1276LR->RegPktRssiValue );

if( LoRaSettings.RFFrequency < 860000000 ) // LF
{
if( RxPacketSnrEstimate < 0 )
{
RxPacketRssiValue = RSSI_OFFSET_LF + ( ( double )SX1276LR->RegPktRssiValue ) + RxPacketSnrEstimate;
}
else
{
RxPacketRssiValue = RSSI_OFFSET_LF + ( 1.0666 * ( ( double )SX1276LR->RegPktRssiValue ) );
}
}
else // HF
{
if( RxPacketSnrEstimate < 0 )
{
RxPacketRssiValue = RSSI_OFFSET_HF + ( ( double )SX1276LR->RegPktRssiValue ) + RxPacketSnrEstimate;
}
else
{
RxPacketRssiValue = RSSI_OFFSET_HF + ( 1.0666 * ( ( double )SX1276LR->RegPktRssiValue ) );
}
}

if( LoRaSettings.RxSingleOn == true ) // Rx single mode
{
SX1276LR->RegFifoAddrPtr = SX1276LR->RegFifoRxBaseAddr;
SX1276Write( REG_LR_FIFOADDRPTR, SX1276LR->RegFifoAddrPtr );

if( LoRaSettings.ImplicitHeaderOn == true )
{
RxPacketSize = SX1276LR->RegPayloadLength;
SX1276ReadFifo( RFBuffer, SX1276LR->RegPayloadLength );
}
else
{
SX1276Read( REG_LR_NBRXBYTES, &SX1276LR->RegNbRxBytes );
RxPacketSize = SX1276LR->RegNbRxBytes;
SX1276ReadFifo( RFBuffer, SX1276LR->RegNbRxBytes );
}
}
else // Rx continuous mode
{
SX1276Read( REG_LR_FIFORXCURRENTADDR, &SX1276LR->RegFifoRxCurrentAddr );

if( LoRaSettings.ImplicitHeaderOn == true )
{
RxPacketSize = SX1276LR->RegPayloadLength;
SX1276LR->RegFifoAddrPtr = SX1276LR->RegFifoRxCurrentAddr;
SX1276Write( REG_LR_FIFOADDRPTR, SX1276LR->RegFifoAddrPtr );
SX1276ReadFifo( RFBuffer, SX1276LR->RegPayloadLength );
}
else
{
SX1276Read( REG_LR_NBRXBYTES, &SX1276LR->RegNbRxBytes );
RxPacketSize = SX1276LR->RegNbRxBytes;
SX1276LR->RegFifoAddrPtr = SX1276LR->RegFifoRxCurrentAddr;
SX1276Write( REG_LR_FIFOADDRPTR, SX1276LR->RegFifoAddrPtr );
SX1276ReadFifo( RFBuffer, SX1276LR->RegNbRxBytes );
}
}

if( LoRaSettings.RxSingleOn == true ) // Rx single mode
{
RFLRState = RFLR_STATE_RX_INIT;
}
else // Rx continuous mode
{
RFLRState = RFLR_STATE_RX_RUNNING;
}
result = RF_RX_DONE;
break;
case RFLR_STATE_RX_TIMEOUT:
RFLRState = RFLR_STATE_RX_INIT;
result = RF_RX_TIMEOUT;
break;
case RFLR_STATE_TX_INIT:

SX1276LoRaSetOpMode( RFLR_OPMODE_STANDBY );

if( LoRaSettings.FreqHopOn == true )
{
SX1276LR->RegIrqFlagsMask = RFLR_IRQFLAGS_RXTIMEOUT |
RFLR_IRQFLAGS_RXDONE |
RFLR_IRQFLAGS_PAYLOADCRCERROR |
RFLR_IRQFLAGS_VALIDHEADER |
//RFLR_IRQFLAGS_TXDONE |
RFLR_IRQFLAGS_CADDONE |
//RFLR_IRQFLAGS_FHSSCHANGEDCHANNEL |
RFLR_IRQFLAGS_CADDETECTED;
SX1276LR->RegHopPeriod = LoRaSettings.HopPeriod;

SX1276Read( REG_LR_HOPCHANNEL, &SX1276LR->RegHopChannel );
SX1276LoRaSetRFFrequency( HoppingFrequencies[SX1276LR->RegHopChannel & RFLR_HOPCHANNEL_CHANNEL_MASK] );
}
else
{
SX1276LR->RegIrqFlagsMask = RFLR_IRQFLAGS_RXTIMEOUT |
RFLR_IRQFLAGS_RXDONE |
RFLR_IRQFLAGS_PAYLOADCRCERROR |
RFLR_IRQFLAGS_VALIDHEADER |
//RFLR_IRQFLAGS_TXDONE |
RFLR_IRQFLAGS_CADDONE |
RFLR_IRQFLAGS_FHSSCHANGEDCHANNEL |
RFLR_IRQFLAGS_CADDETECTED;
SX1276LR->RegHopPeriod = 0;
}
SX1276Write( REG_LR_HOPPERIOD, SX1276LR->RegHopPeriod );
SX1276Write( REG_LR_IRQFLAGSMASK, SX1276LR->RegIrqFlagsMask );

// Initializes the payload size
SX1276LR->RegPayloadLength = TxPacketSize;
SX1276Write( REG_LR_PAYLOADLENGTH, SX1276LR->RegPayloadLength );

SX1276LR->RegFifoTxBaseAddr = 0x00; // Full buffer used for Tx
SX1276Write( REG_LR_FIFOTXBASEADDR, SX1276LR->RegFifoTxBaseAddr );

SX1276LR->RegFifoAddrPtr = SX1276LR->RegFifoTxBaseAddr;
SX1276Write( REG_LR_FIFOADDRPTR, SX1276LR->RegFifoAddrPtr );

// Write payload buffer to LORA modem
SX1276WriteFifo( RFBuffer, SX1276LR->RegPayloadLength );
// TxDone RxTimeout FhssChangeChannel ValidHeader
SX1276LR->RegDioMapping1 = RFLR_DIOMAPPING1_DIO0_01 | RFLR_DIOMAPPING1_DIO1_00 | RFLR_DIOMAPPING1_DIO2_00 | RFLR_DIOMAPPING1_DIO3_01;
// PllLock Mode Ready
SX1276LR->RegDioMapping2 = RFLR_DIOMAPPING2_DIO4_01 | RFLR_DIOMAPPING2_DIO5_00;
SX1276WriteBuffer( REG_LR_DIOMAPPING1, &SX1276LR->RegDioMapping1, 2 );

SX1276LoRaSetOpMode( RFLR_OPMODE_TRANSMITTER );

RFLRState = RFLR_STATE_TX_RUNNING;
break;
case RFLR_STATE_TX_RUNNING:
if( DIO0 == 1 ) // TxDone
{
// Clear Irq
SX1276Write( REG_LR_IRQFLAGS, RFLR_IRQFLAGS_TXDONE );
RFLRState = RFLR_STATE_TX_DONE;
}

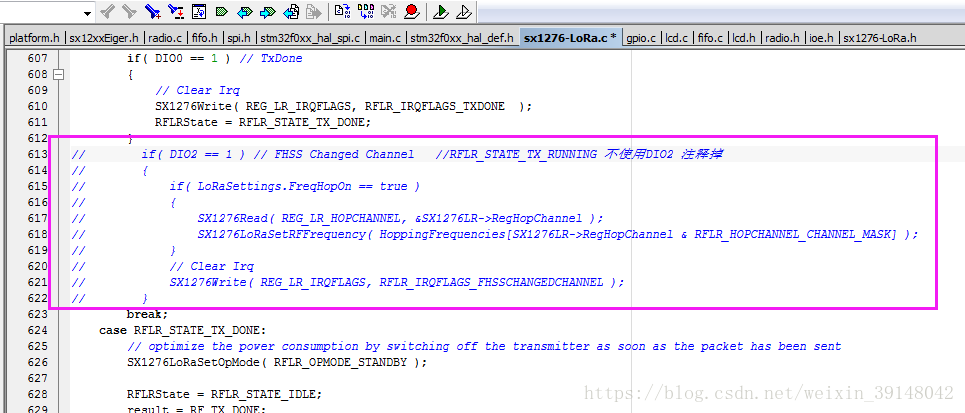

if( DIO2 == 1 ) // FHSS Changed Channel
{
if( LoRaSettings.FreqHopOn == true )
{
SX1276Read( REG_LR_HOPCHANNEL, &SX1276LR->RegHopChannel );
SX1276LoRaSetRFFrequency( HoppingFrequencies[SX1276LR->RegHopChannel & RFLR_HOPCHANNEL_CHANNEL_MASK] );
}
// Clear Irq
SX1276Write( REG_LR_IRQFLAGS, RFLR_IRQFLAGS_FHSSCHANGEDCHANNEL );
}
break;
case RFLR_STATE_TX_DONE:
// optimize the power consumption by switching off the transmitter as soon as the packet has been sent
SX1276LoRaSetOpMode( RFLR_OPMODE_STANDBY );

RFLRState = RFLR_STATE_IDLE;
result = RF_TX_DONE;
break;
case RFLR_STATE_CAD_INIT:
SX1276LoRaSetOpMode( RFLR_OPMODE_STANDBY );

SX1276LR->RegIrqFlagsMask = RFLR_IRQFLAGS_RXTIMEOUT |
RFLR_IRQFLAGS_RXDONE |
RFLR_IRQFLAGS_PAYLOADCRCERROR |
RFLR_IRQFLAGS_VALIDHEADER |
RFLR_IRQFLAGS_TXDONE |
//RFLR_IRQFLAGS_CADDONE |
RFLR_IRQFLAGS_FHSSCHANGEDCHANNEL; // |
//RFLR_IRQFLAGS_CADDETECTED;
SX1276Write( REG_LR_IRQFLAGSMASK, SX1276LR->RegIrqFlagsMask );

// RxDone RxTimeout FhssChangeChannel CadDone
SX1276LR->RegDioMapping1 = RFLR_DIOMAPPING1_DIO0_00 | RFLR_DIOMAPPING1_DIO1_00 | RFLR_DIOMAPPING1_DIO2_00 | RFLR_DIOMAPPING1_DIO3_00;
// CAD Detected ModeReady
SX1276LR->RegDioMapping2 = RFLR_DIOMAPPING2_DIO4_00 | RFLR_DIOMAPPING2_DIO5_00;
SX1276WriteBuffer( REG_LR_DIOMAPPING1, &SX1276LR->RegDioMapping1, 2 );

SX1276LoRaSetOpMode( RFLR_OPMODE_CAD );
RFLRState = RFLR_STATE_CAD_RUNNING;
break;
case RFLR_STATE_CAD_RUNNING:
if( DIO3 == 1 ) //CAD Done interrupt
{
// Clear Irq
SX1276Write( REG_LR_IRQFLAGS, RFLR_IRQFLAGS_CADDONE );
if( DIO4 == 1 ) // CAD Detected interrupt
{
// Clear Irq
SX1276Write( REG_LR_IRQFLAGS, RFLR_IRQFLAGS_CADDETECTED );
// CAD detected, we have a LoRa preamble
RFLRState = RFLR_STATE_RX_INIT;
result = RF_CHANNEL_ACTIVITY_DETECTED;
}
else
{
// The device goes in Standby Mode automatically
RFLRState = RFLR_STATE_IDLE;
result = RF_CHANNEL_EMPTY;
}
}
break;

default:
break;
}
return result;
}

LoRaPingPong系统设计

内容概要：

1、PingPong系统设计需求

2、PingPong系统通信机制

3、PingPong系统业务流程

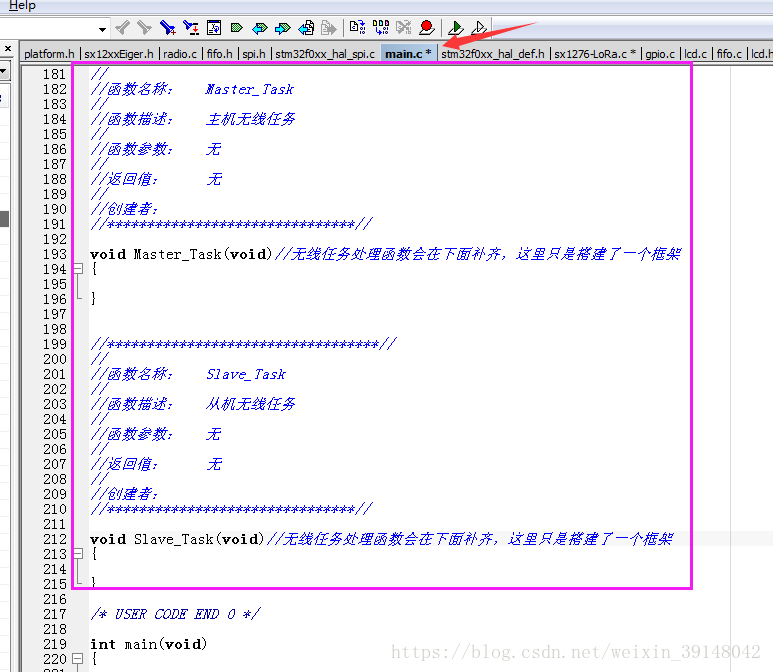

PingPong系统设计需求：

将LoRa终端定义成两种角色：Master（主机）和Slave（从机）

Master主动发送PING数据，接收PANG数据

Slave如果接收到PING数据，回应PANG数据

终端在LCD屏幕上显示终端类型及收发数据包个数

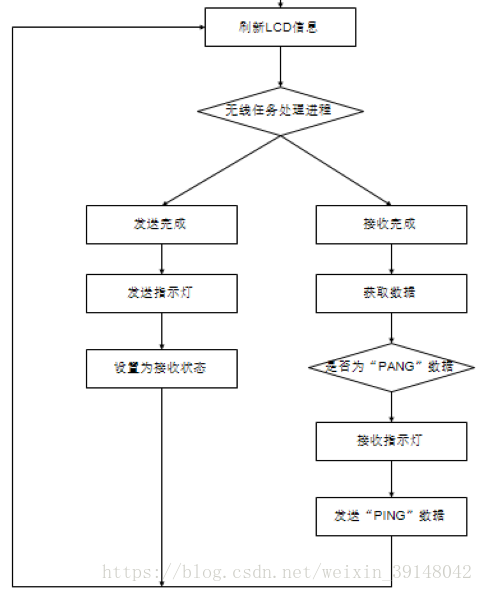

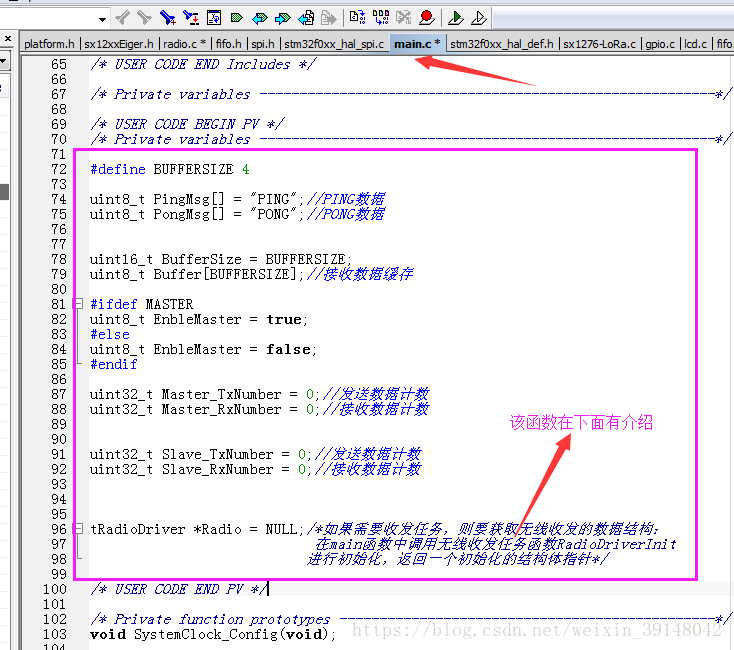

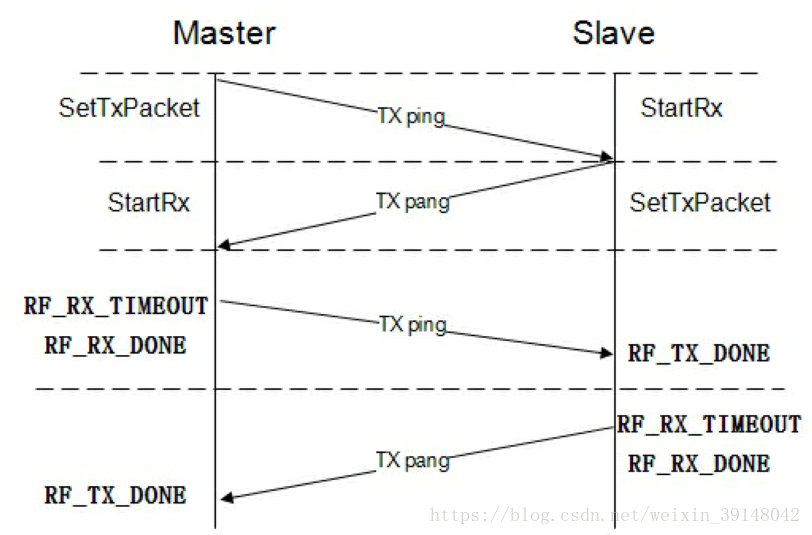

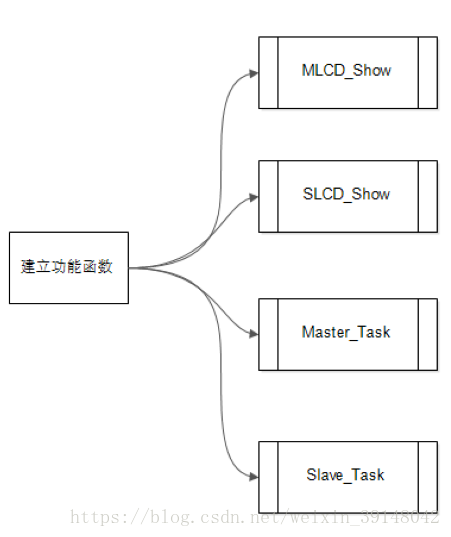

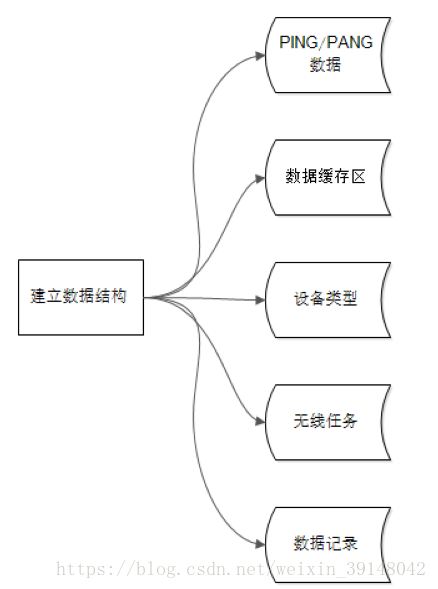

PingPong通信机制：

//sx1276-LoRa.c

void SX1276LoRaGetRxPacket( void *buffer, uint16_t *size )//LoRa无线数据接收
{
*size = RxPacketSize;
RxPacketSize = 0;
memcpy( ( void * )buffer, ( void * )RFBuffer, ( size_t )*size );
}

void SX1276LoRaSetTxPacket( const void *buffer, uint16_t size )//LoRa无线数据发送
{
TxPacketSize = size;
memcpy( ( void * )RFBuffer, buffer, ( size_t )TxPacketSize );

RFLRState = RFLR_STATE_TX_INIT;//状态设置为发送初始化
}

sx1276-LoRa.h

typedef enum //LoRa的所有状态。监听和设置这些状态来实现数据的收发
{
RFLR_STATE_IDLE, //空闲模式
RFLR_STATE_RX_INIT, //接收初始化
RFLR_STATE_RX_RUNNING, //接收进行
RFLR_STATE_RX_DONE, //接收完成
RFLR_STATE_RX_TIMEOUT, //接收超时
RFLR_STATE_TX_INIT, //发送初始化
RFLR_STATE_TX_RUNNING, //发送进行
RFLR_STATE_TX_DONE, //发送完成
RFLR_STATE_TX_TIMEOUT, //发送超时
RFLR_STATE_CAD_INIT, //
RFLR_STATE_CAD_RUNNING,
}tRFLRStates;

PingPong业务流程-初始化：

PingPong业务流程-Master：

PingPong业务流程-Slave：

LoRa参数设置：

// Default settings
tLoRaSettings LoRaSettings = //设置LoRa参数
{
870000000, // RFFrequency
20, // Power
9, // SignalBw [0: 7.8kHz, 1: 10.4 kHz, 2: 15.6 kHz, 3: 20.8 kHz, 4: 31.2 kHz,
// 5: 41.6 kHz, 6: 62.5 kHz, 7: 125 kHz, 8: 250 kHz, 9: 500 kHz, other: Reserved]
7, // SpreadingFactor [6: 64, 7: 128, 8: 256, 9: 512, 10: 1024, 11: 2048, 12: 4096 chips]
2, // ErrorCoding [1: 4/5, 2: 4/6, 3: 4/7, 4: 4/8]
true, // CrcOn [0: OFF, 1: ON]
false, // ImplicitHeaderOn [0: OFF, 1: ON]
1, // RxSingleOn [0: Continuous, 1 Single]
0, // FreqHopOn [0: OFF, 1: ON]
4, // HopPeriod Hops every frequency hopping period symbols
100, // TxPacketTimeout
100, // RxPacketTimeout
128, // PayloadLength (used for implicit header mode)
};

数据包结构：

LoRaPingPang系统功能开发

内容概要：

1、IAR工程配置

2、搭建框架

3、编码

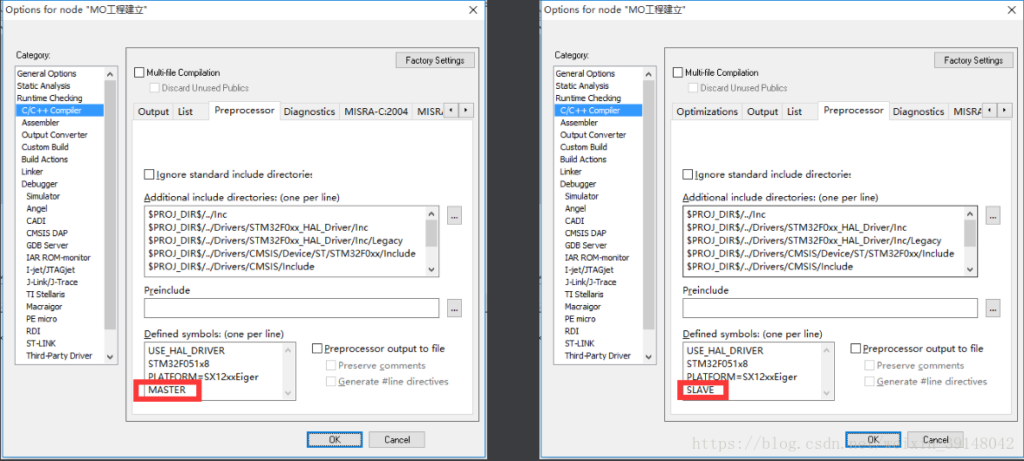

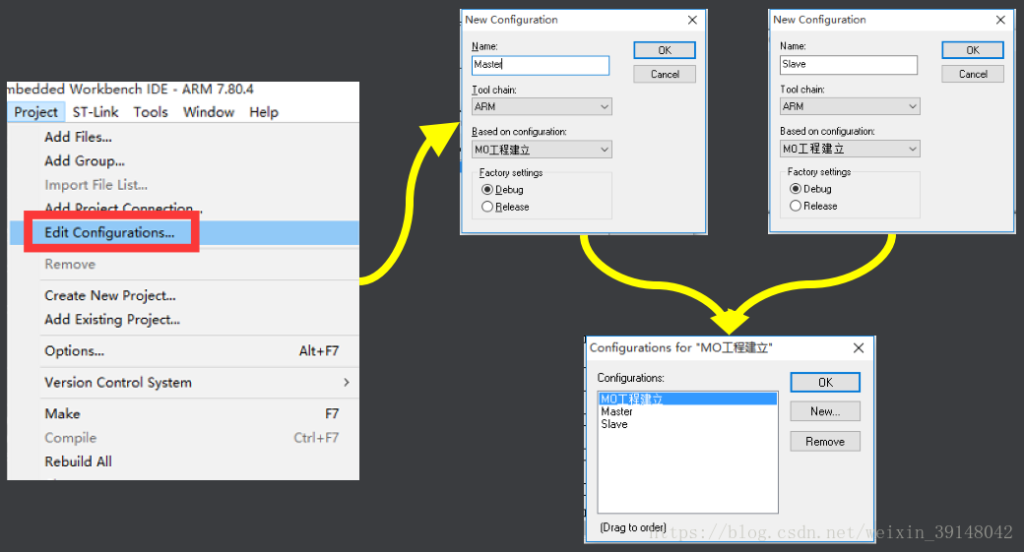

IAR工程配置：配置两个工程：Master 和 Slave（两个工程公用一个代码，修改一个工程下的代码，所有工程代码一起改变）

建立功能函数：建立四个函数（LCD菜单显示信息、无线收发任务处理）

//**********************************//
//
//函数名称： MLCD_Show
//
//函数描述： 主机显示任务
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//

void MLCD_Show(void)
{
uint8_t str[20] = {0};
//LCDgpio重新初始化
LCD_GPIO_Init();

sprintf((char*)str,"%d",Master_RxNumber);
show_rx(str);////将RX数据显示到屏幕上
memset((char*)str,0,strlen((const char*)str));


sprintf((char*)str,"%d",Master_TxNumber);
show_tx(str);////将TX数据显示到屏幕上

//SPI重新初始化
HAL_SPI_DeInit(&hspi1);
MX_SPI1_Init();
}


//**********************************//
//
//函数名称： SLCD_Show
//
//函数描述： 从机显示任务
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//

void SLCD_Show(void)
{
uint8_t str[20] = {0};
//LCDgpio重新初始化
LCD_GPIO_Init();

sprintf((char*)str,"%d",Slave_RxNumber);
show_rx(str);////将RX数据显示到屏幕上
memset((char*)str,0,strlen((const char*)str));


sprintf((char*)str,"%d",Slave_TxNumber);
show_tx(str);////将TX数据显示到屏幕上

//SPI重新初始化
HAL_SPI_DeInit(&hspi1);
MX_SPI1_Init();
}

//**********************************//
//
//函数名称： Master_Task
//
//函数描述： 主机无线任务
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//

void Master_Task(void)//无线任务处理函数会在下面补齐，这里只是搭建了一个框架
{

}


//**********************************//
//
//函数名称： Slave_Task
//
//函数描述： 从机无线任务
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//

void Slave_Task(void)//无线任务处理函数会在下面补齐，这里只是搭建了一个框架
{

}

建立数据结构：声明全部变量、进行赋值初始化

#define BUFFERSIZE 4

uint8_t PingMsg[] = "PING";//PING数据
uint8_t PongMsg[] = "PONG";//PONG数据

uint16_t BufferSize = BUFFERSIZE;
uint8_t Buffer[BUFFERSIZE];//接收数据缓存

#ifdef MASTER
uint8_t EnbleMaster = true;
#else
uint8_t EnbleMaster = false;
#endif

uint32_t Master_TxNumber = 0;//发送数据计数
uint32_t Master_RxNumber = 0;//接收数据计数

uint32_t Slave_TxNumber = 0;//发送数据计数
uint32_t Slave_RxNumber = 0;//接收数据计数

tRadioDriver *Radio = NULL;/*如果需要收发任务，则要获取无线收发的数据结构：
在main函数中调用无线收发任务函数RadioDriverInit

进行初始化，返回一个初始化的结构体指针*/

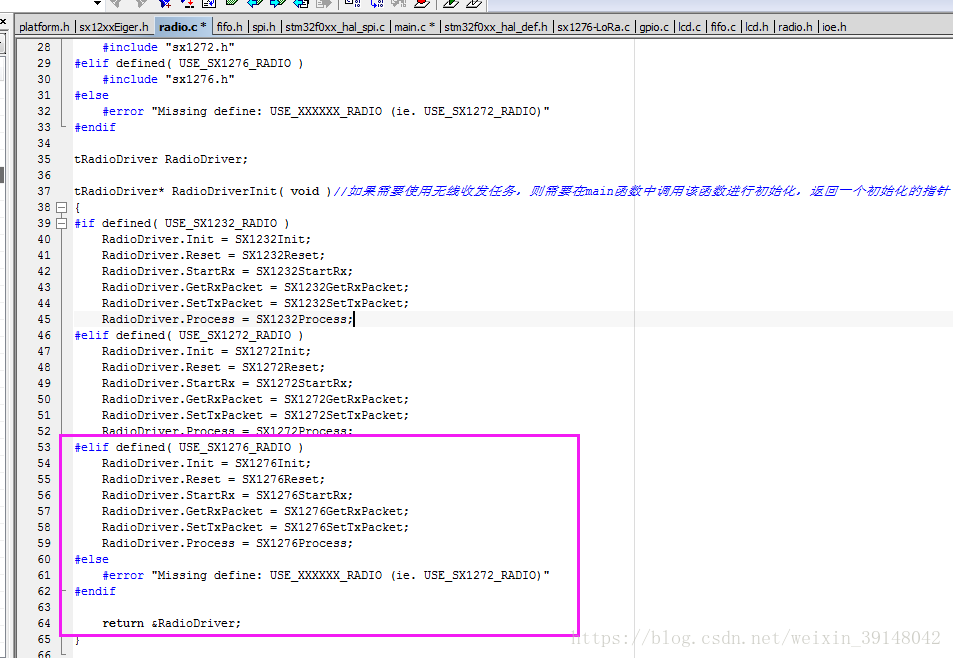

无线收发任务初始化函数RadioDriverInit：

tRadioDriver RadioDriver;

tRadioDriver* RadioDriverInit( void )//如果需要使用无线收发任务，则需要在main函数中调用该函数进行初始化，返回一个初始化的指针
{
#if defined( USE_SX1232_RADIO )
RadioDriver.Init = SX1232Init;
RadioDriver.Reset = SX1232Reset;
RadioDriver.StartRx = SX1232StartRx;
RadioDriver.GetRxPacket = SX1232GetRxPacket;
RadioDriver.SetTxPacket = SX1232SetTxPacket;
RadioDriver.Process = SX1232Process;
#elif defined( USE_SX1272_RADIO )
RadioDriver.Init = SX1272Init;
RadioDriver.Reset = SX1272Reset;
RadioDriver.StartRx = SX1272StartRx;
RadioDriver.GetRxPacket = SX1272GetRxPacket;
RadioDriver.SetTxPacket = SX1272SetTxPacket;
RadioDriver.Process = SX1272Process;
#elif defined( USE_SX1276_RADIO )
RadioDriver.Init = SX1276Init;
RadioDriver.Reset = SX1276Reset;
RadioDriver.StartRx = SX1276StartRx;
RadioDriver.GetRxPacket = SX1276GetRxPacket;
RadioDriver.SetTxPacket = SX1276SetTxPacket;
RadioDriver.Process = SX1276Process;
#else
#error "Missing define: USE_XXXXXX_RADIO (ie. USE_SX1272_RADIO)"
#endif

return &RadioDriver;
}

编码：

功能函数编码

//上面已经对功能函数搭建好框架，现将实现代码填充进去

//**********************************//
//
//函数名称： MLCD_Show
//
//函数描述： 主机显示任务
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//

void MLCD_Show(void)
{
uint8_t str[20] = {0};
//LCDgpio重新初始化
LCD_GPIO_Init();

sprintf((char*)str,"%d",Master_RxNumber);
show_rx(str);////将RX数据显示到屏幕上
memset((char*)str,0,strlen((const char*)str));


sprintf((char*)str,"%d",Master_TxNumber);
show_tx(str);////将TX数据显示到屏幕上

//SPI重新初始化
HAL_SPI_DeInit(&hspi1);
MX_SPI1_Init();
}


//**********************************//
//
//函数名称： SLCD_Show
//
//函数描述： 从机显示任务
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//

void SLCD_Show(void)
{
uint8_t str[20] = {0};
//LCDgpio重新初始化
LCD_GPIO_Init();

sprintf((char*)str,"%d",Slave_RxNumber);
show_rx(str);////将RX数据显示到屏幕上
memset((char*)str,0,strlen((const char*)str));


sprintf((char*)str,"%d",Slave_TxNumber);
show_tx(str);////将TX数据显示到屏幕上

//SPI重新初始化
HAL_SPI_DeInit(&hspi1);
MX_SPI1_Init();
}

//**********************************//
//
//函数名称： Master_Task
//
//函数描述： 主机无线任务
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//

void Master_Task(void)//无线任务处理函数
{
switch(Radio->Process())//执行无线功能任务处理函数SX1276LoRaProcess，返回一个无线功能状态值，然后根据状态值做相应的处理
{

case RF_RX_DONE:
Radio->GetRxPacket(Buffer,&BufferSize);//接收数据
printf("Master_Task:RX_____%s\n",Buffer);//串口打印接收的数据
if(strncmp((const char*)Buffer,(const char*)PongMsg,strlen((const char*)PongMsg)) == 0)//判断接收的是否为PONG数据
{
LedToggle(LED_RX);//发送指示灯翻转
Master_RxNumber++;//发送计数
Radio->SetTxPacket(PingMsg,strlen((const char*)PingMsg));//打开发送模式
HAL_Delay(200);
}
break;
case RF_TX_DONE:
LedToggle(LED_TX);//接收指示灯翻转
Master_TxNumber++;//接收计数
Radio->StartRx();//打开接收模式
break;
default :
break;
}
}


//**********************************//
//
//函数名称： Slave_Task
//
//函数描述： 从机无线任务
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//

void Slave_Task(void)//无线任务处理函数
{

switch(Radio->Process())
{

case RF_RX_DONE:
Radio->GetRxPacket(Buffer,&BufferSize);
printf("Slave_Task:RX_____%s\n",Buffer);
if(strncmp((const char*)Buffer,(const char*)PingMsg,strlen((const char*)PingMsg)) == 0)
{
LedToggle(LED_RX);
Slave_RxNumber++;
Radio->SetTxPacket(PongMsg,strlen((const char*)PongMsg));
HAL_Delay(200);
}
break;
case RF_TX_DONE:
LedToggle(LED_TX);
Slave_TxNumber++;
Radio->StartRx();
break;
default :
break;
}
}

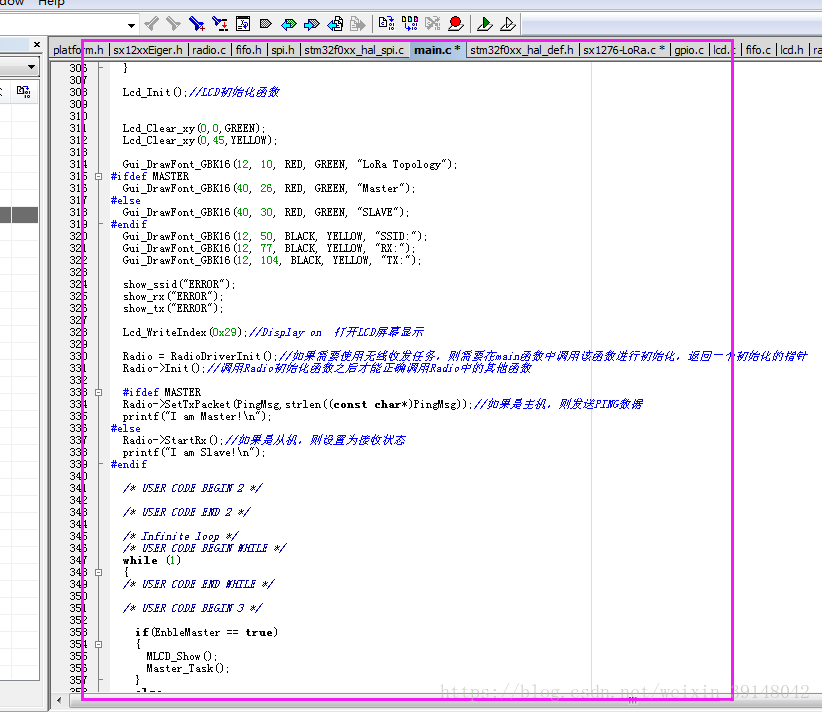

Main函数编码

Lcd_Init();//LCD初始化函数


Lcd_Clear_xy(0,0,GREEN);
Lcd_Clear_xy(0,45,YELLOW);

Gui_DrawFont_GBK16(12, 10, RED, GREEN, "LoRa Topology");
#ifdef MASTER
Gui_DrawFont_GBK16(40, 26, RED, GREEN, "Master");
#else
Gui_DrawFont_GBK16(40, 30, RED, GREEN, "SLAVE");
#endif
Gui_DrawFont_GBK16(12, 50, BLACK, YELLOW, "SSID:");
Gui_DrawFont_GBK16(12, 77, BLACK, YELLOW, "RX:");
Gui_DrawFont_GBK16(12, 104, BLACK, YELLOW, "TX:");

show_ssid("ERROR");
show_rx("ERROR");
show_tx("ERROR");

Lcd_WriteIndex(0x29);//Display on 打开LCD屏幕显示

Radio = RadioDriverInit();//如果需要使用无线收发任务，则需要在main函数中调用该函数进行初始化，返回一个初始化的指针
Radio->Init();//调用Radio初始化函数之后才能正确调用Radio中的其他函数

#ifdef MASTER
Radio->SetTxPacket(PingMsg,strlen((const char*)PingMsg));//如果是主机，则发送PING数据
printf("I am Master!\n");
#else
Radio->StartRx();//如果是从机，则设置为接收状态
printf("I am Slave!\n");
#endif

/* USER CODE BEGIN 2 */

/* USER CODE END 2 */

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */

if(EnbleMaster == true)
{
MLCD_Show();
Master_Task();
}
else
{
SLCD_Show();
Slave_Task();
}

}

LoRa驱动源码修改

1、注释掉不用的代码：

2、设置LoRa参数

3、因为LoRa无线相关函数涉及到FSK的判断，所以需要添加FSK的相关函数，否则编译不通过：

LoRaPingPong系统功能调试

内容概要：

1、硬件准备

2、程序烧写

3、调试信息

硬件准备：

LoRa设备X2

STlinkX1

USBmini线X2

程序烧写：

选择不同的工程进行分别烧录

调试信息：

串口调试信息

屏幕调试信息
---------------------
作者：许新天
来源：CSDN
原文：https://blog.csdn.net/weixin_39148042/article/details/81588897
