LoRa无线自组网模块MESH通信系统

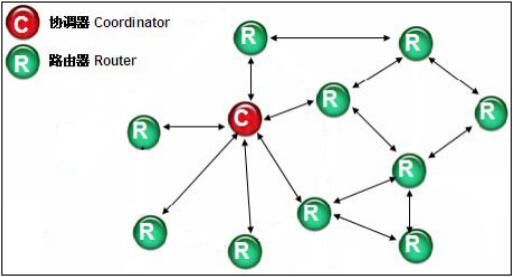

一、组网结构示意图
 JZX81X 组网模块采用扩频技术,其工作频率集433mhz和 490MHZ 于一体,只需简单设置一下信道即可完成工作频率的转换,极大地满足了各种应用环境的使用要求,提高了通讯系统抗干扰能力。

自组网络是平面式的对等网状网络,网络中每个节点都能作为路由节点和目标节点使用。通讯模块采用本公司自组网协议,充分使用网络中的路由冗佘,每个节点除了主路径之外,还有多条备用路径;网络具有良好的自愈性,当某个节点与中心之间访问链路失效后,中心可自动启动该节点的路径修复功能。

二、JZX81XA/B 模块的技术指标
调 制 方 式:  LoRa
工 作 频 率:  433MHz/490MHZ
发 射 功 率:  JZX811A/B:50mW(17dB); JZX813A/B:500mW(27dB);
JZX817A/B:2W(33dB)
接收灵敏度:  -139dBm
发 射 电 流:  JZX811A/B:150mA; JZX813A/B:360mA;
JZX817A/B: 1.5A
接 收 电 流:  JZX811A/B:15mA; JZX813A/B:22mA;
JZX817A/B: 22mA
休 眠 电 流:  JZX81XA:6uA; JZX81XB 无休眠
信 道 速 率:  200/300/600/1200/2400/4800/9600/19200Bit/s
串 口 速 率:  1200/2400/4800/9600/19200Bit/s
接 口 类 型:  TTL、RS232、rs485
接口数据格式:  8E1/8N1/8O1 用户可定做
工 作 电 源:  DC 3.3~5.5V
工 作 温 度:  -20~75
工 作 湿 度:  10%~90%相对湿度,无冷凝
每包最大字节数: 230 个字节
最大路由级数:  5 级
