LoRa路测(二):山区测试

在上一篇文章中,AUGTEK介绍了城市路由网关在城市密集区的测试:通过在建筑密集的城区布置一台网关就可以很好地覆盖半径5KM左右的城区,为该区域的 智慧城市业务提供基础网络。今天AUGTEK继续放大招,带您看AUGTEK 网关在山区的覆盖效果到底如何! 这一次,我们的测试地点是重庆某AAAAA级风景区。高山峡谷,峦峰林海,大家随意感受下。在这样地形复杂的山区环境中,网络覆盖是比较棘手的问题,运营商网络虽能大致覆盖,但盲区多、局部弱覆盖、信号不稳定等问题仍无法忽视。此次测试的路线由客户规划,路线所在区域为运营商网络信号覆盖薄弱区,无线通讯困难,其他无线通讯难以覆盖,故客户拟采用LoRa技术进行测试。

测试地实景图

AUGTEK为测试高山、峡谷、多弯道以及多障碍物遮挡情况下AUGTEK网关的覆盖效果、信号质量及传输距离,在重庆山区展开了我们的测试。测试地带海拔约为1100m-1500m、地形复杂(可见如下等高图),可以很好的模拟部分山区应用场景, 为一些特殊环境的应用如森林防火、智慧农业、智慧林业、山区人员定位等提供一定的参考。

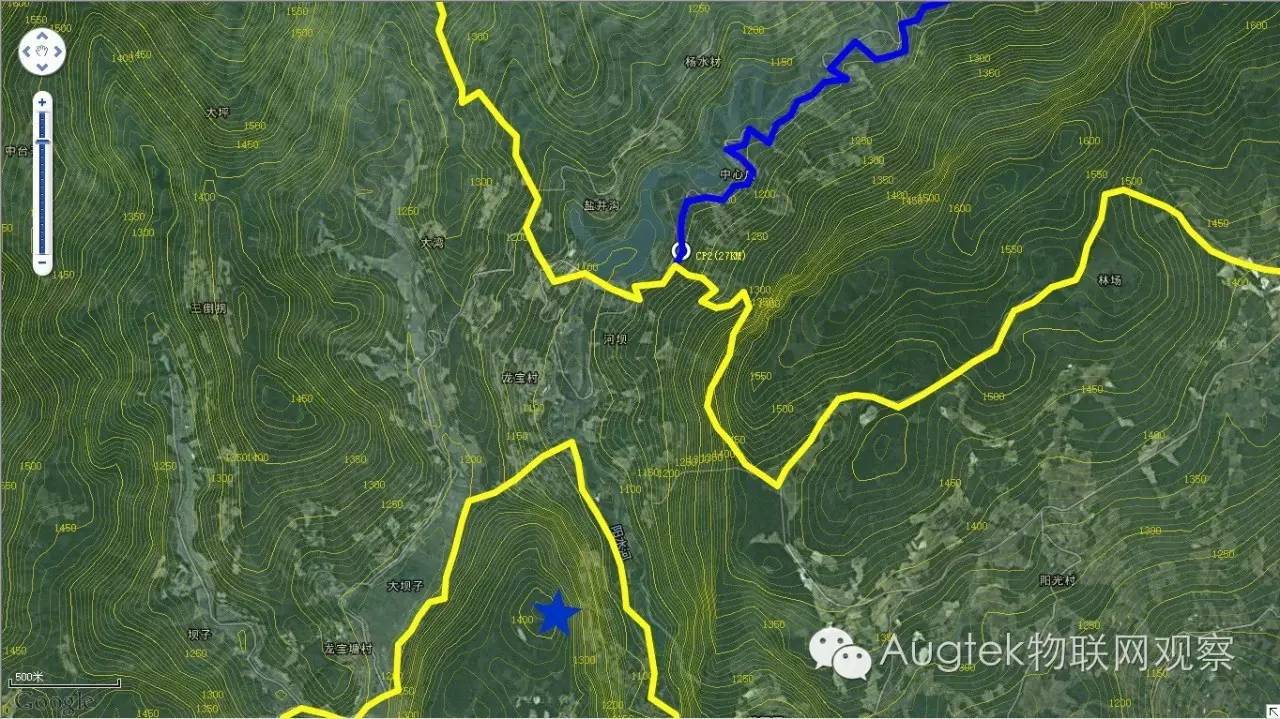

测试地等高图

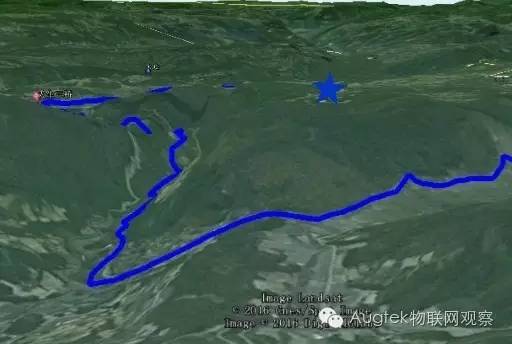

AUGTEK的小伙伴经过实地考察后,将AUGTEK第一代网关架设在约1400m的山头铁塔上。其中蓝色星星代表网关架设地,蓝色线条表示测试路线。由于部分道路不通,AUGTEK小伙伴手持移动测试终端在部分路段乘坐汽车测试,在部分路段步行测试,故而测试点密集程度不一,分布情况不规律。本次测试网关发射功率为17dBm(50mW)SF值为12

测试路线图

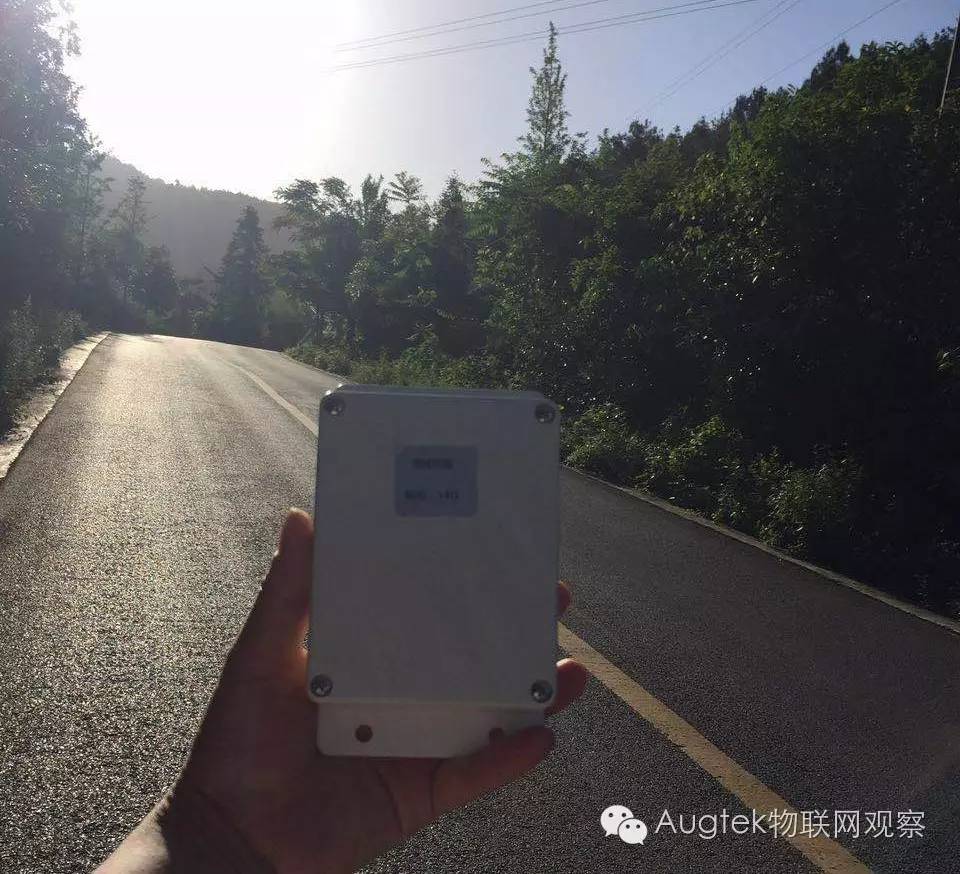

手持式移动测试终端内含Genie 模块与GPS定位模块,通电开启后即可在屏幕上显示信号强度(RSSI)、信噪比(SNR)和GPS坐标等数据。我们的测试小伙伴兵分几路,沿着规划好的路线一路测试。

AUGTEK的测试工程师

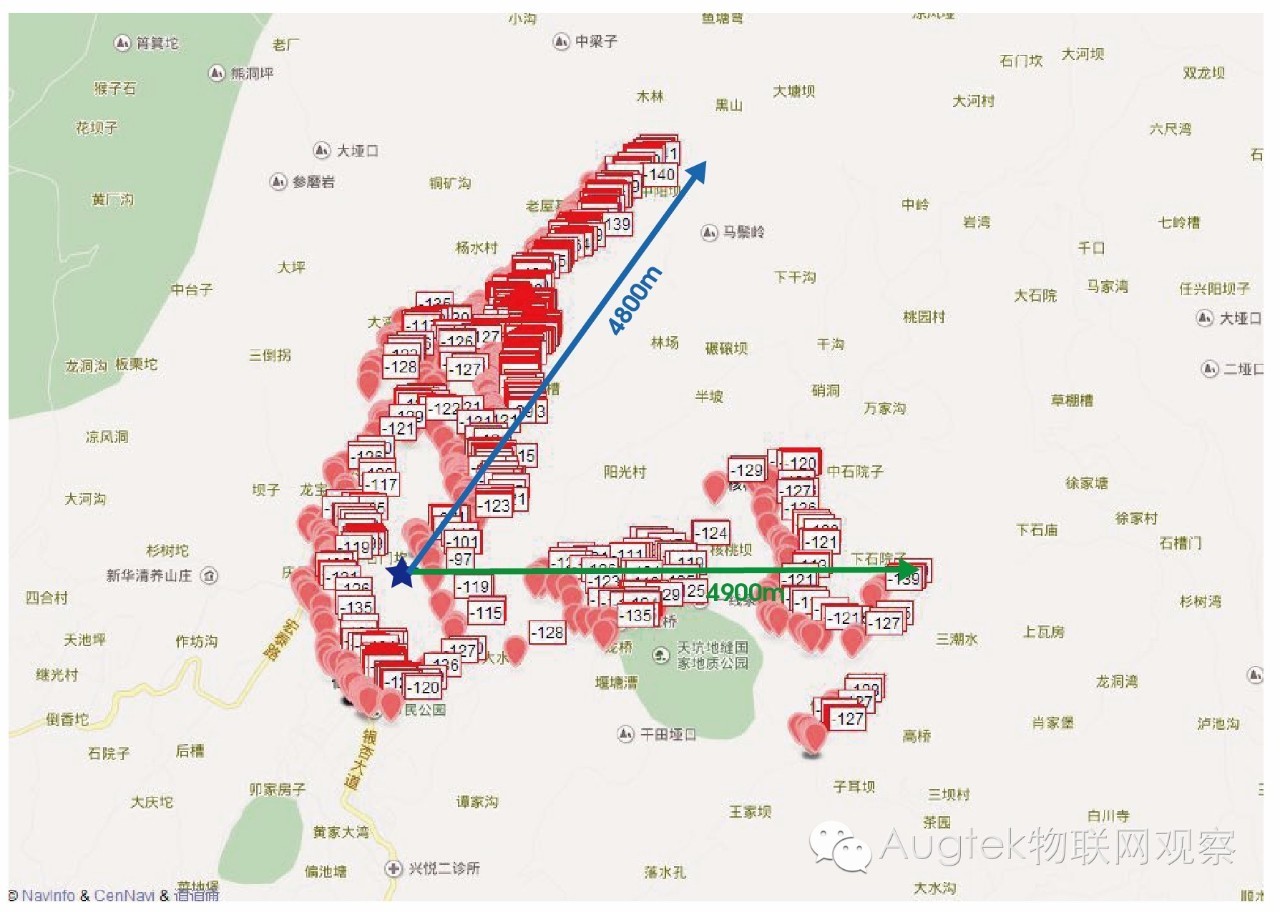

将回传的数据进行整合处理,可以得到如下的信号强度覆盖图,其中蓝色星星为网关架设地,红色散点为测试点,标签为各散点的RSSI值。对本次试点信号进行统计,有 83.5%的采样点信号均大于-130dBm,可知由于LoRa有着极低的接受灵敏度,即使在如此恶劣的环境下(其他传统的无线技术已经无法通讯),AUGTEK的无线传输方案也能较好的对其覆盖,并能稳定工作,满足客户数据采集等通讯需要。

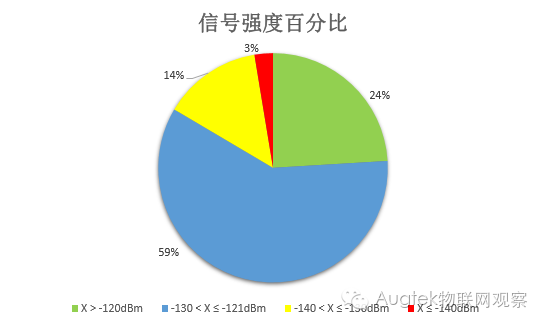

RSSI覆盖图及统计图

AUGTEK网关在高山、峡谷地形的衍射、反射能力较强,覆盖效果良好。在多网关部署的情况下,对盲区会有很好补充覆盖效果。即使在山区,AUGTEK网关的平均覆盖距离也能保障在5KM左右。

AUGTEK EVK开发套件正在热销中,详情可见AUGTEK网上商城或在菜单栏【产品资料】联系我们。AUGTEK致力于为贵公司提供运营商级别的LPWAN全套解决方案与LoRa产品。
