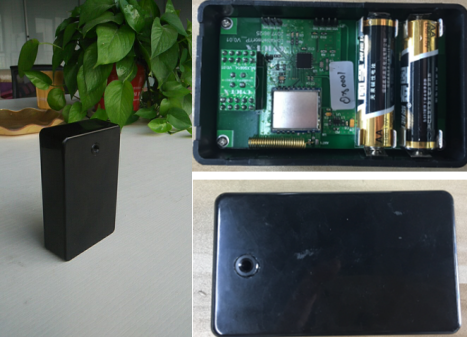

LoRa红外测温传感器

一、产品概述

 LoRa红外测温传感器本主要应用是农业种植、仓储、科研、医疗等需要精确控温的领域,实现平台对环境或所测目标的数据监测。

本产品具有更改地址、休眠时间等功能;采用常规5号电池供电方式,无需现场布线,方便使用;超低功耗设计 。

二、特点

  • 能够组建基于Cyiot-xTM自组网协议的无线传感器网络。
  • 采用5号电池供电、安装简单方便。
  • 测量精度高(常温下达到±0.3℃),抗干扰能力强。
  • 工作稳定性强。
  • 提供平台服务,支持二次开发。
  • 无线自组网,简单灵活组建跨地域的温度测控网络系统。
  • 433MHz,ISM全球免费频段。

三、技术参数

  • 供 电 方 式: 两节5号电池
  • 电路工作温度:-20℃~80℃
  • 平 均 功 耗: <0.3mA
  • 通 讯 频 段: 433MHz
  • 传 输 距 离: 1千米以上(空旷距离)
  • 壳 体 尺 寸: 100mm×60mm×25mm
  • 传感器视野范围: 5°
  • 量 程:环境温度 -40—+125℃ 物体温度 -70—380℃

四、使用说明

1、本产品采用CyiotxTM自组网协议,将传感器采集到的数据,通过LoRaTM调制技术经网关上传到服务器,实现对目标温度的集中监控、管理,组建无线传感器网络使用。如下图1所示

无线传感模块即LoRa红外测温传感器,通过我们的网关,可将数据上传到平台,在电脑上直接可以监测传感器检测的各项数据

2、硬件参数设置及正常使用:

    A 上电状态下,传感器处工作状态,只需将网关连接上,将所测目标置于传感器探头视野范围内,打开串口软件,即可在软件上看到传感器上传的目标温度数据。

    B  LoRa红外测温传感器的休眠与唤醒能够自定义设置(出厂为默认为3分钟发一次数据)。

    C 本产品正常使用时,需两节5号电池供电。

3、测试软件参数设置:

用户测试时,可用通用的串口软件进行测试。打开串口软件,开始设置参数,将串口设置成已连到PC的对应端口,波特率设置成“115200”,数据位为“8”,校验位“无”,停止位“1”,状态显示“打开串口”,即为设置正常,这时数据就会自动上传到串口软件界面。如下图所示。

五、注意事项

1、传感器处于上电状态时,需注意产品安放,远离水、火。

2、设备地址设置外部为十进制、内部为十六进制。

3、由于环境不同,各节点之间的传输距离应以当地环境两节点之间输出的最大距离为准。

4、 如短期内出现无反应情况,可能是传感器处于未唤醒状态,请耐心等候至传感器唤醒后。

六、产品保修说明

自购买日起一年内享有免费保修服务。下列情况除外:

1、非正常情况下使用产生的故障,如人为操作不当,及对器件做出不正当修理或者拆卸

2、属天然不可抗拒之灾害,如水灾、火灾、地震等。

3、超过保修期的维修收取维修费,因维护而产生的费用用户自理。
