基于 Semtech SX130X+SX127X (LoRa)长距离物之车辆防盗监控应用
藉由 Semtech LoRa 无线技术, 可解决感测网络技术时常遇到功耗过高而传输距离却又无法达到需求的困扰, 并有效降低基础设施的成本并将无线讯号干扰问题得到显著的改善
中国电动车、摩托车保有量超过2亿台。 根据2012年统计,中山市电动车、摩托车约60万辆,平均每5人拥有一辆。 预计近年内,中山市电动车、摩托车的保有量将超过70万辆。 电动车、摩托车防盗性能差,而且目标小,转移轻便,小偷容易偷盗并销赃。因为没有牌照,缺乏监管,导致破案难度较大。 电动车、摩托车失窃案件频繁发生,产生严重的负面影响,防盗问题成为亟待解决的工作。 同时,电动车、摩托车消费者大多安全意识薄弱,不遵守交通规则,发生交通事故后容易逃逸,难以监管。为了加强交通及治安管理,已逐步要求在电动车、摩托车上安装卫星防盗定位车载终端。同电动车、摩托车上牌登记相结合,进行统计管理,并分批分阶段进行实施。 前期安装的应用终端产生了很好的社会效果,显示出卫星防盗定位监控管理系统在电动车、摩托车领域较好的应用前景。

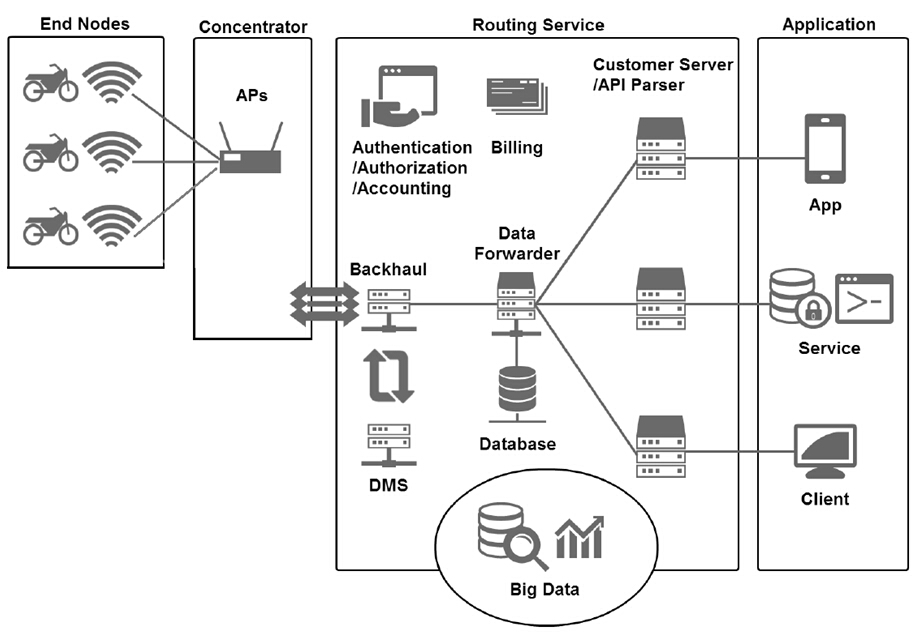

【方案方块图】
【系统功能】

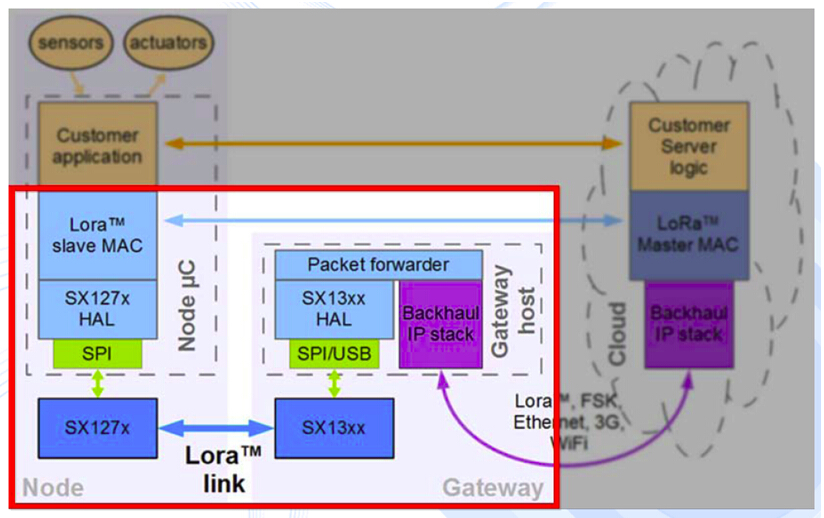

SX130X (Gateway)+SX127X(Node)
电动车及摩特车防盗定位系统完全了实现震动报警、断电报警、位移报警、越界报警、ACC检测、手机APP可撤防/布防、实时监控跟踪、轨迹回放、报警信息短信通知等功能。 终端外观小巧,容易隐藏安装,防拆卸等特性。 架构一套基站费用低,理论状态下信号覆盖范围达到15公里。 传输速率完全能满足GPS定位终端的数据传输及短信通信功能.
【方案特性】
SX130X (Gateway)特点:
• 高达-142.5 dBm的灵敏度与SX1257的Tx / Rx前端
• 70分贝CW干扰抑制在1 MHz偏移
• 能够与负SNR，CCR工作在高达9分贝
• 它模拟49X LORA解调器和1个（G）FSK解调
• 双数字TX和RX无线前端接口
• 10个可编程并行解调路径
• 动态数据速率（DDR）改编
SX1276(Node)特点:
• LoRaTM Modem
• 168 dB maximum link budget
• +20 dBm – 100 mW constant RF output vs. V supply
• +14 dBm high efficiency PA
• Programmable bit rate up to 300 kbps
• High sensitivity: down to -148 dBm
• Bullet-proof front end: IIP3 = -11 dBm
• Excellent blocking immunity
• Low RX current of 9.9 mA, 200 nA register retention
• Fully integrated synthesizer with a resolution of 61 Hz
• FSK, GFSK, MSK, GMSK, LoRaTM and OOK modulation
• Built-in bit synchronizer for clock recovery
• Preamble detection
• 127 dB Dynamic Range RSSI
• Automatic RF Sense and CAD with ultra-fast AFC
• Packet engine up to 256 bytes with CRC
• Built-in temperature sensor and low battery indicator
