基于Semtech SX1276 LoRa的调变技术的穿戴式GPS定位方案
LoRa™扩频技术是指由Semtech开发专给长距离物联网使用的直接序列展频技术DSSS(Direct Sequence Spread Spectrum)。
其特点是: 1. 长距离 ~ -148dB的灵敏度提供长距离高穿透性的传输。
2. 抗干扰 ~ -20dB 的SNR提供噪声免疫能力。
3. 高容量 ~ 不同的扩频因子可以提供高频道重复使用率，容纳更多节点。
4. 低耗电 ~ 优化的省电模式可使产品使用长时间不需更换。

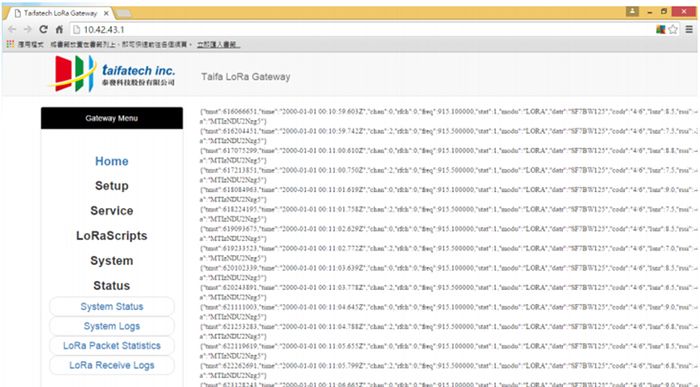

综合上述各点，我们便可以使用其特点来取代WiFi或是GPRS等高耗电及距离短的应用。此处介绍一使用Semtech SX1276 所开发的追踪系统，其工艺为使用LoRa传输GPS信号至网关机。在由网关机将数据传送至云端后让用户可以使用计算机或是智能手机浏览器查看信息。
应用情境：位置数据追踪

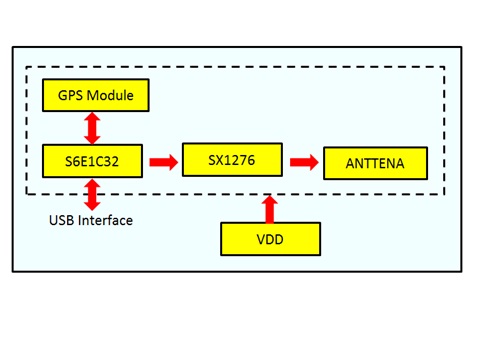

【方案方块图】

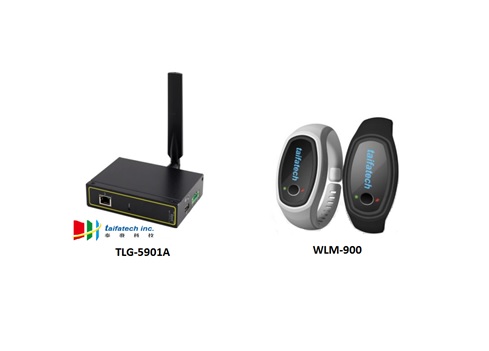

【系统功能】
Gateway
1).Transceiver SEMTECH SX1276
2).MCU TI AM3352
3).Voltage DC 9V~48V
4).Power Consumption Max. 7.2W
5).Frequency Range 902~928MHz
6).Frequency Accuracy ±1KHz
7).Modulation LoRa (Spreading spectrum)
8).Transmission Power +2dBm～+20dBm (1.5mW~100mW)
9).TX Consumption 130mA RF Output = +20dBm(100mW)
90mA RF Output = +17dBm(50mW)
10). Sleep Consumption 25uA
11).Data rate 0.24~18.22Kbps
12).ANT impedance 50 ohm
13).Operation Temp. -40～+80 ° C
14).Storage Temp. -50～+125° C
Wrist Watch
1).Transceiver SX1276
2).MCU Cypress S6E1C32
3).Operating supply voltage DC 3～3.6V
4).Frequency 915MHz
5).Frequency accuracy ±10KHz
6).Modulation LoRa/GFSK/FSK/OOK/MSK
7).Transmit power -2～+20dBm
8).TX current consumption <140mA
9).Sleep State current consumption <3uA
10).Data rate 0.244～18.2Kbps(LoRa)
300Kbps(FSK)
11).Spuriou
【方案特性】
(a). Watch~ SX1276的主要目的是作为将GPS及所搜集的数据数据以Sub 1G的ISP频段的无线数字展频传送至网关、或是数据搜集器。
(b). Gateway ~ SX1276的主要目的是作为传送轮循的信号给Tracker，再接收由Tracker 传送回来的GPS或是所搜集的数据数据。
