基于Semtech LoRA 长距离无线技术之电源供应器过载警告方案

我们工作及生活中充满了需多让生活方便的大大小小电器,其中有些是持续使用从不断电;例如大致局端的服务器、不断电系统、防盗器系统,或是小到液晶电视、热水瓶等。其中最常发生故障的部分是电源供应器方块,因为其电路需要转换大能量所以一但因组件的老化造成效率的劣化将会造成损耗及温度的提高。如此恶性循环后将导致过载;幸运的只是机器烧毁,不幸的因为保护作用失效造成火灾。

对此现象我们提出的一个方案是使用TI 德州仪器INA28x 系列共模式电流放大器来侦测电源回路的输出路径中的一个低阻抗R-sense两端的电压差比例来换算成电流,再经微处理器处理为可读的数据后供监测之用。本方案就是以LoRa传输因此电流信号至云端供该使有者可以藉PC或是APP上Internet监测。

在过去此类信息大都以有线方式连结传感器,然后将收集到的把数据或是警告以PSTN、Wifi或GSM等方式传送出去。而现今物联网的兴起可以让我们开始把周遭的一些物品透过网络互相沟通,这个趋势可以让人们以更简单更可靠的方式来连接网络。但是对于如何延展搜集器到传感器的这一段路一直是困扰着IOT设计者。而Semtech LoRa长距离无线产品就是符合这一需求,Semtech长距离的无线传输技术的优点是在极低耗电下可以提供高达-148dB的灵敏度让应用可以使用在长距传输及高穿透性的传输。此点可以确保监测电器产品上的电流使用讯息可以确实传输到数据收集器再经网络上传至云端供监控。

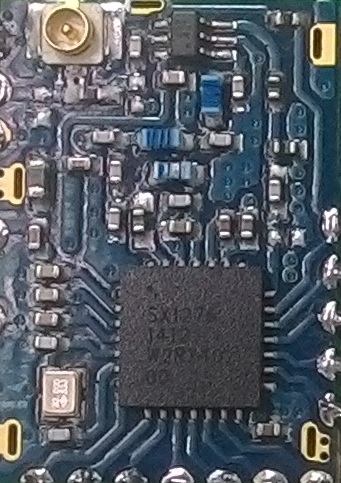

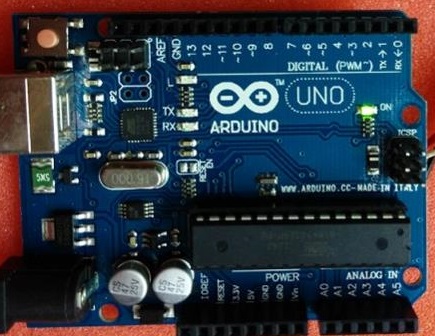

【展示板照片】

展示板照片(正面)展示板照片(反面)

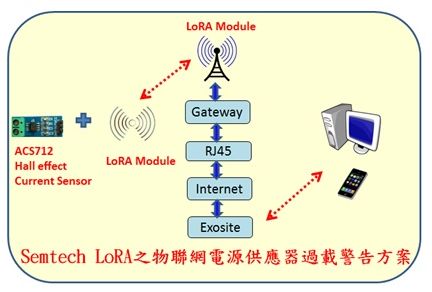

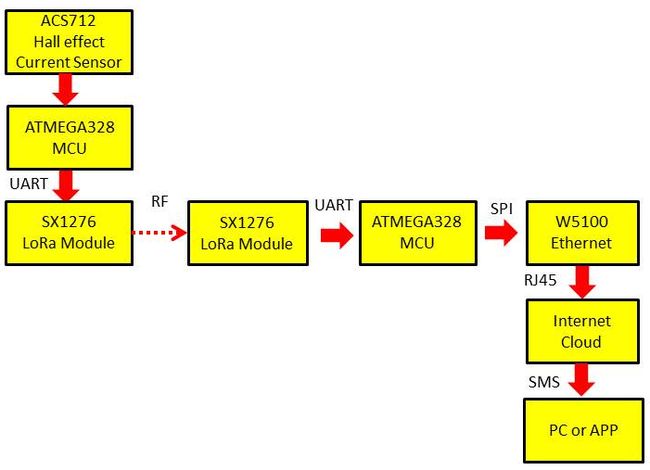

【方案方块图】

方案方块图

【系统功能】

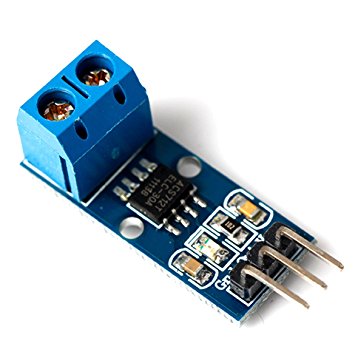

① 传感器端 : 以单芯片接收由ACS712 霍尔效应电流传感器传来的数据转换为可判读的电压数据数据后经UART送至LoRa模块发送至空中。

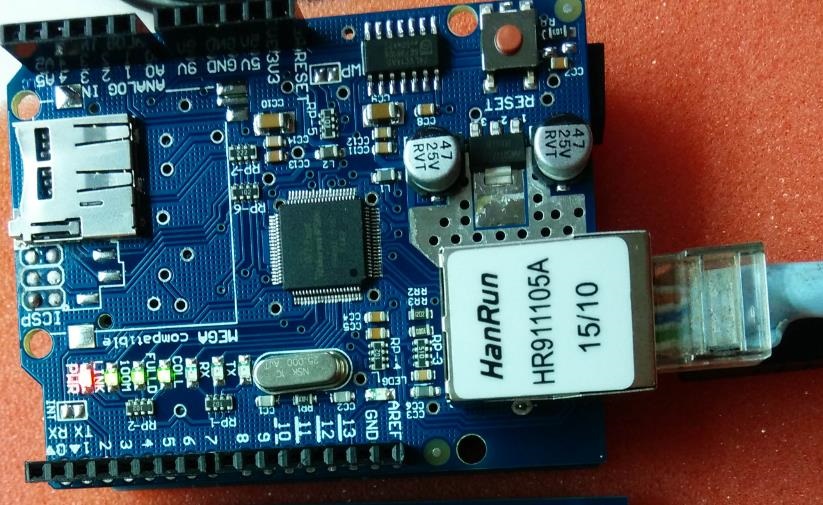

② 数据接收端 : 由LoRa模块接收到数据后经UART让单芯片读到有效数值后以SPI接口经W5100送至Internet。
③ 网络端 : 把由单芯片送来的API、Sensor ID、Device ID及Co Data送至云端服务纪录数据。

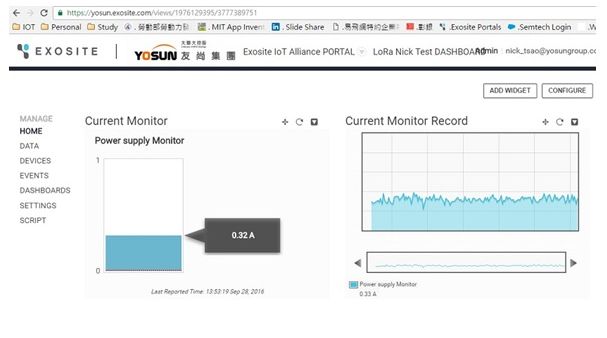

④ 客户端 : 用户以计算机或是手机随时可以上网检查数据。

【方案特性】

① 超长距离,低成本 : 因其Sensitivity 可达-148dB,此点可以让传感器部件的范围大幅增加。此点可减少repeater 用量节省成本。

② 延长使用时间 : 由于待机电流低至2.5uA, 此低耗电特性比起GPRS来可以大大的减少耗电。所以可减小电池体积而增加其传感器待机时间。
