LoRa物联网地铁组网案例_智慧交通解决方案

物联网又称传感网,即把所有物品通过射频识别等信息传感设备与互联网连接起来,实现智能化识别和管理,是继计算机、互联网与移动通信网之后的一个全新技术领域。简单的应用就是把感应器嵌入和装备到电网、铁路、桥梁、隧道、公路、建筑、供水系统、大坝、油气管道等各种物体中,然后将“物联网”与现有的互联网整合起来,实现人类社会与物理系统的整合。

LoRa属于物联网技术的一员,具有易组网、长距离、更稳定等特性,在地铁环境监控系统当中,LoRa组网是相对合适的无线组网技术,由于具有长距离及中继的功能,能够实现对整合网络传感器、设备和基础设施实施实时的数据传送。

锐谷LoRa 数据传输终端是一种基于 LoRa 扩频技术的无线数据传输终端,利用 LoRa 网络为用户提供无线数据传输功能。产品采用高性能的工业级 LoRa 方案,以嵌入式实时操作系统为软件支撑平台,同时提供 RS232 和 RS485接口,可直接连接串口设备,实现数据透明传输功能,低功耗设计,最低功耗小于1A/12VDC。

该产品已广泛应用于物联网产业链中的 M2M 行业,如智能电网、智能交通、智能家居、金融、移动 POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

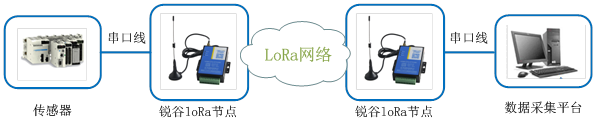

点对点组网拓扑图

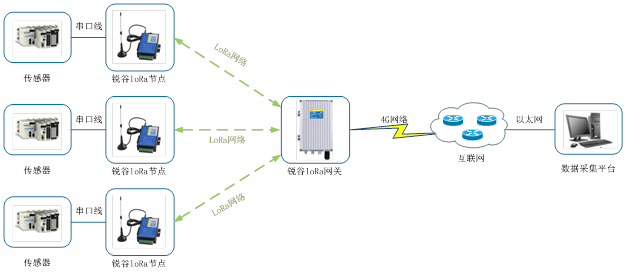

星型组网拓扑图

地铁组网方案设计:

在地铁站点内的温湿度等传感器安装锐谷LoRa模块,锐谷LoRa模块自动将传感器数据传输锐谷LoRa网关,锐谷LoRa网关通过4G网络,将数据传输到互联网,最终由地铁数据管理服务器接收,整个数据传输环节相比以往的布线方式更加地信息化、智能化及简单化。

本次LoRa组网方案设计采用星型构架,比传统的网状构架对功耗消耗更低,容纳的节点更多。经过网关的中转,在终端设备和网络服务器之间实现信息传递。网关通过标准的TCP/IP连接到数据采集服务器,设备通过单跳给单个或多个网关,实现无线通信。如果两个地铁站点之间的距离较长,锐谷LoRa节点可通过中继模式,进行距离延长处理,以数据传递的方式将传感器数据传送到锐谷LoRa网关,终端设备与网关之间的通信通过不同频道或数据速率建立。

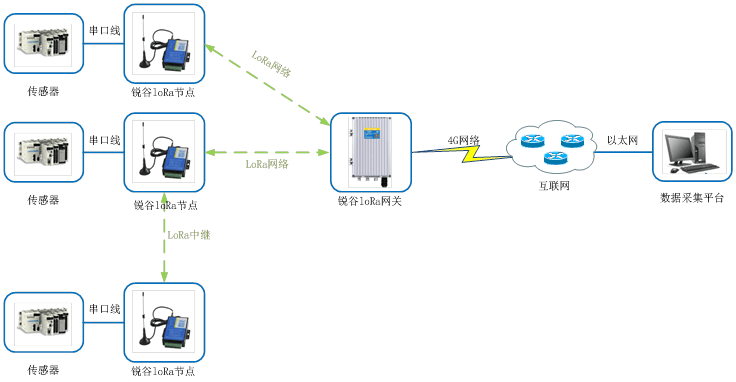

LoRa中继拓扑图

   LORA产品介绍



一、硬件规格

  • 1个天线接口
  • 1路RS232接口
  • 1路RS485接口
  • 1个DC12V/1A电源接口,支持6V-35V的电压范围
  • 支持-30到70的工作温度范围
  • 3种LED指示灯,包括电源指示灯(Power),数据指示灯(Act),通信指示灯(Online)
  • 采用高性能工业级LoRa无线模块
  • 采用高性能工业级32位通信处理器
  • 采用金属外壳,保护等级IP30,金属外壳和系统安全隔离,特别适合于工控现场的应用
  • WDT看门狗设计,保证系统稳定
  • 电源接口内置反相保护和过压保护

二、软件功能

  • 支持透明数据传输
  • 支持自组网及多组LoRa进行组网
  • 发射功率可设置信号值0~20dBm
  • 空中速率设置,空中速率越大则传输距离越短,速率设置视现场情况而定,能达到8公里的传输距离
  • 工作频率设置,当现场有多组不同LoRa网络的时候,可设置不同频段以避免干扰
  • 载波侦听设置,当数据通道出现数据拥堵的时候,载波侦听可根据所设置的时间进行数据排队发送
