基于Semtech SX1276 LoRa and FSR 货物数量(压力)监测方案

Semtech LoRa 长距离无线技术连接压力传感器(Force-Sensitive Resistor) Sensor温度湿度传感器,压力传感器(Force-Sensitive Resistor),顾名思义,加诸不同的力量(挤压、重量),便会得到不同的电阻,进而改变模拟输入脚位所读取到的电压值,做为侦测信号.可用于贩卖机饮料售出总数量监测, 以及货物总数量监测. 如贩卖机应用可减少人力巡查补货己及大数据的收集了解每个区域地方人们的消费喜好.

【展示板照片】

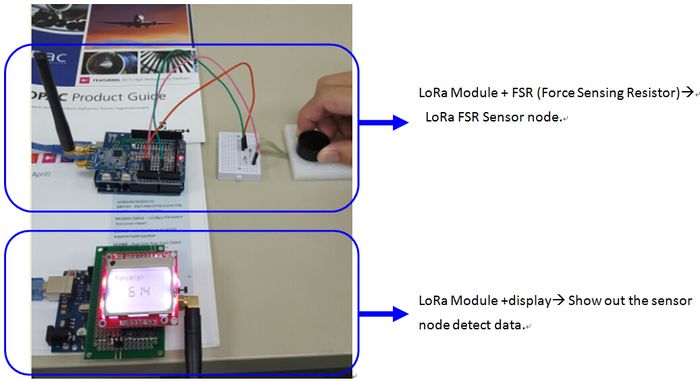

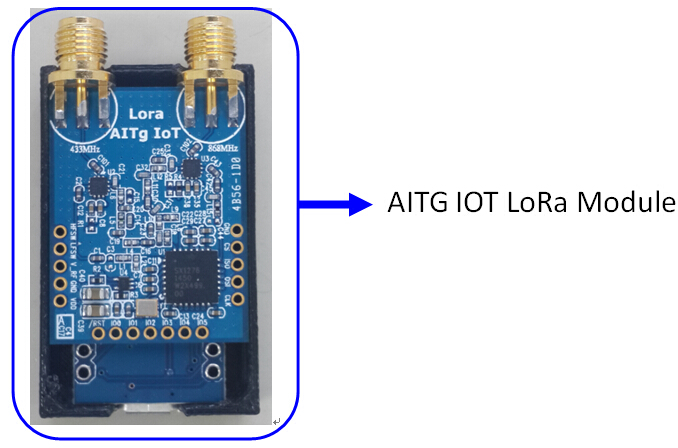

展示板照片(正面)

【方案方块图】

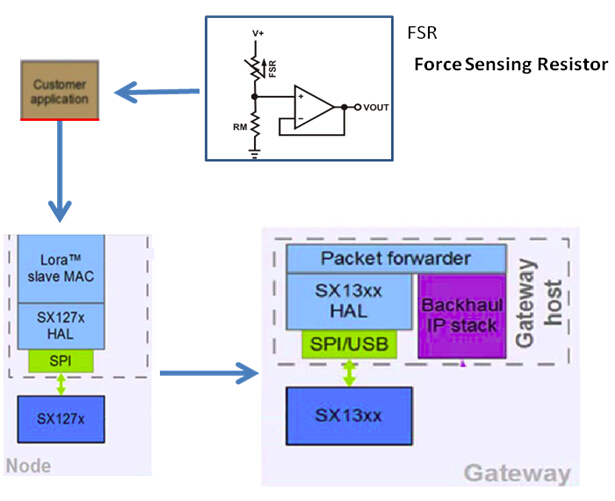

方案方块图

【系统功能】

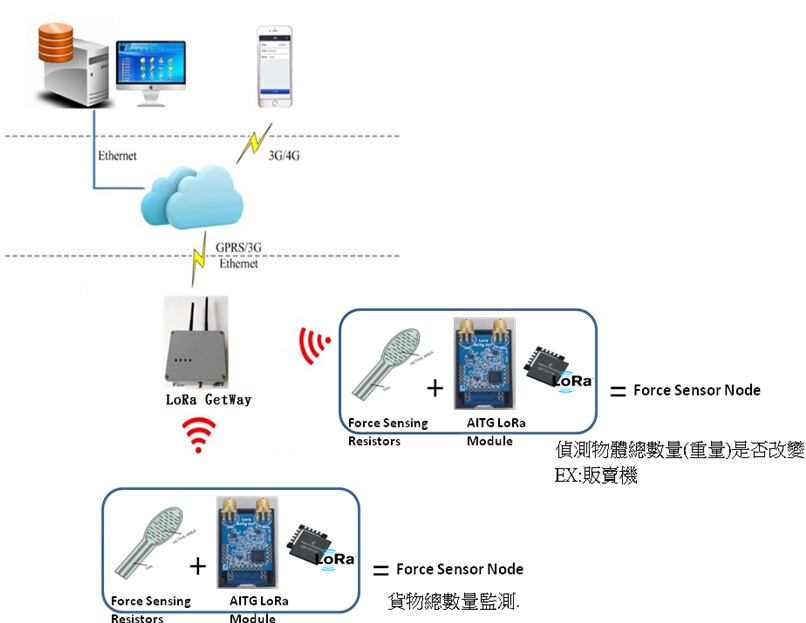

使用 LoRa 长距离无线技术可长距离监测商品销售,以及长距离监控货物是否有减少及遗失.

【方案特性】

  • SX1276(Node)特点:
  • LoRaTM Modem
  • 168 dB maximum link budget
  • +20 dBm – 100 mW constant RF output vs. V supply
  • +14 dBm high efficiency PA
  • Programmable bit rate up to 300 kbps
  • High sensitivity: down to -148 dBm
  • Bullet-proof front end: IIP3 = -11 dBm
  • Excellent blocking immunity
  • Low RX current of 9.9 mA, 200 nA register retention
  • Fully integrated synthesizer with a resolution of 61 Hz
  • FSK, GFSK, MSK, GMSK, LoRaTM and OOK modulatio
  • Built-in bit synchronizer for clock recovery
  • Preamble detection
  • 127 dB Dynamic Range RSSI
  • Automatic RF Sense and CAD with ultra-fast AFC
  • Packet engine up to 256 bytes with CRC
  • Built-in temperature sensor and low battery indicator
