LoRa组网案例1:温度采集,主动上报

案例背景

一方圆500米的冶炼厂,需要将窑温控制在1200摄氏度,为此设计一个自动测温与添料系统:布置100个温度监测点,温度值为4字节,每5分钟采集一轮,电池供电。使用无线系统将温度值传输到服务器,计算并控制添加燃料的数量。

提取需求

因素

指标

距离

约500米,有少许障碍物,有电磁干扰

带宽

纯负载带宽:(100 * 4 * 8bit) / (5 * 60s)=11bps,属于超低带宽要求

功耗

苛刻,电池供电,非采集时段要求休眠节能

规模

100个终端,小规模无线网络

拓扑

仅主动上报

成本

无线通信系统所占比例不超过设备预算1%,不允许有流量费用。

应用LoRa系统

这是一个典型的“抗干扰,低功耗,低带宽,低成本”无线网络,可以选用锐米LoRa第一代系统。

空中速率档位=远距离,低速率,可以增强LoRa通信抗干扰能力;

频率=470MHz,免费频段;

射频发射功率=20dBm;

终端节点个数=100

单次上传最大字节=4

Slot时长=1300ms

注释: GetMinSlotLen(4, RF_SPEED_LOW, SYST_TDMA) =1210,取1300ms。

二次上报间隔=300000ms

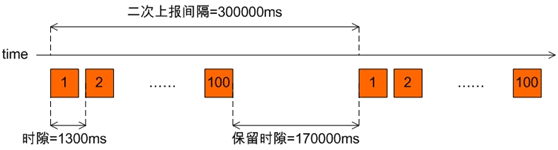

时隙与带宽利用如下图所示:
