LoRa组网案例2:控制路灯,唤醒下发

案例背景

现代城市,一般在马路的两侧每30米布置一盏路灯,对路灯的控制包括:

开关:灵活地对“全部 / 部分 / 单盏”路灯进行开启和关闭;

策略:根据昼夜长短、天色亮暗、车行人多寡和节假日,调节亮度。

上述控制数据不超过10字节,要求在5秒钟内路灯做出响应,单个子网覆盖6km。

提取需求

因素

指标

距离

3000米,城市高楼会造成信号衰减

带宽

纯负载带宽:(10 * 8bit) / 5s=16bps,属于超低带宽要求

功耗

严格,路灯有市电供应,但数量庞大,节能意义十分重大

规模

400个终端,中等规模无线网络

拓扑

仅唤醒下发

成本

数量庞大的市政设施,硬件成本要尽可能低,不允许有流量费用。

应用LoRa系统

这是一个典型的“长距离,低功耗,低带宽,低成本”无线网络,可以选用锐米LoRa第二代系统。

空中速率档位=远距离,低速率,可以发挥LoRa超长距离通信能力;

频率=470MHz,免费频段;

射频发射功率=20dBm;

终端节点个数=400

唤醒data最大字节=10

唤醒ack最大字节=0

唤醒间隔=2000ms

注释: GetTime4WakeExchange(10, 0, RF_SPEED_LOW)=1881,取2000ms。

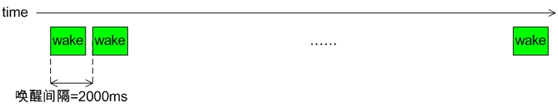

唤醒间隔与带宽利用如下图所示:
