智慧城市就是运用信息和通信技术手段感测、分析、整合城市运行核心系统的各项关键信息,从而对包括民生、环保、公共安全、城市服务、工商业活动在内的各种需求做出智能响应。其实质是利用先进的信息技术,实现城市智慧式管理和运行,进而为城市中的人创造更美好的生活,促进城市的和谐、可持续成长。

智慧城市的建设在国内外许多地区已经展开,并取得了一系列成果,国内的如智慧上海、智慧双流;国外如新加坡的“智慧国计划”、韩国的“U-City计划”等。LoRa应用学习站将收集和整理基于物联网的智慧城市解决方案及应用,以供大家交流学习和参考运用。

特斯联开放式物联网平台助力特色小镇腾飞
3月16日,北京钓鱼台国宾馆,2017中国房地产百强企业研究成果发布会暨第十四届中国房地产百强企业家峰会(下称“地产百强发布会”)隆重举行,特斯联(北京)科技有限公司(下称“特斯联科技”)副总裁谢超受邀发表演讲——《鱼与熊掌兼得:特色小镇“主题”与“科技”融合之道》。 “紧紧围绕以人为本的中心思路,通过物联网及人工智能技术,赋予小镇灵魂,打造与众不同的特色小镇。”谢超强调称,一个开放的平台,将包容更多的物业、科技公司,共同完成特色小镇的建设。 规避“千镇一面” 在谢超看来,未来五年,各类贴有创客、养老、制造、生态旅游、宜居、体育、农业、影视等一项或多项标签的特色小镇,毫无疑问是房地产开发的最热业态之一。 国家发改委的相关政策也佐证了这一判断。2016年12月,国家发改委发布了《关于实施“千企千镇工程”推进美丽特色小(城)镇建设的通知》,要求相关单位共同促进特色小镇发展,组织实施“千企千镇工程”,鼓励市场、社会资本积极参与特色小镇建设。 也因此,全国各地轰轰烈烈的“特色小镇”建设,怎样避免“千镇一面”、形成差异化,尤为关键。 “政府引导、创新融合、品牌号召、因地制宜是建设特色小镇的四大要素,但建设只是第一步,运营才是重中之重。特色小镇建成后的日常运营,如果通过接入特斯联科技这样的开放式物联网+人工智能平台,形成科技的‘灵魂’,特色小镇的运维才有可能以较低成本获得较高收益,并不断优化。”谢超说。 谢超指出,“物联网+人工智能平台”犹如特色小镇的神经元与大脑,所有的小镇设施设备,都可以变成小镇的神经末梢,与具居民进行互动。要想获得小镇居民的精准人群画像和小镇生态,小镇所有线上线下数据的获取与整合是前提和基础;而当多维度的精准用户数据与其他本地化服务数据无缝整合,数据才会被赋予“生命”。 开放式平台共赢 那么,怎样才是“开放式”的物联网+人工智能平台? “在特斯联看来,所谓开放式平台,指的是业主或物业方与特斯联科技一起构建‘广域物联网’而非‘局域物联网’生态平台。”谢超进一步解释说,一般规模较大的业主或物业方都会认为自家规模、体量或数据达到相当量级,因而视自己辖区内产生的“数据”为“私有”。但正如同移动互联网时代,必须考虑注册用户的区位密度、网络外延开放程度,而不能只讲“封闭”和个别规模下的内部规模,物联网+人工智能平台也存在网络规模是否够大进而降低服务成本、设计更多商业模式的“开放”与“封闭”之争。 谢超举例称,微信开始时的系统设计是“封闭”的,但随着发展,“摇一摇”、“附近的人”等功能,为微信平台打开“外扩兼容”的渠道,进一步吸引更多用户、满足更多用户求新需求。而在物联网时代,“小程序”的推出,更是期望打破固有生态藩篱,让更多开放性构架促成微信生态更为丰富、连接一切的目标。  “具体到科技小镇、智能建筑或者智慧社区也一样。一家大的物业方在北上广深等一线超大城市也许有上百个社区,但上百个社区在上述城市动辄近万社区的规模里面,不过沧海一粟,且因为项目不可能集中连片存在,因此,这些社区与社区之间通过自有平台分享维修、电商配送等资源的可能性近乎为零,导致服务成本居高难下,实际上在每个城市造成了一个个的‘社区孤岛’。”谢超说,特斯联科技就不同,作为独立第三方技术驱动平台,特斯联希望和所有社区连点成面,共享收益,并从设计之初就保证系统和平台的良好外延,为政府、社区等其他第三方提供需求接口,追求多场景、成规模、开放合作的共生系统。  “此外,物联网是一个涉及几乎生活、工作所有方面的领域,也有非常多在某些垂直领域做的业务专精、功能强大的企业,特斯联愿意以开放的心态和架构与各类物联网企业合作、强化、共赢。”谢超说。 科技小镇布道者“环保生活践行者?” 作为城市级移动物联网平台领军品牌,特斯联科技除了坐拥自主知识产权的核心智能硬件、LoRa自组网外,还积极布局云计算、大数据和区块链等核心技术,提供针对智慧城市(自下而上含社区、写字楼等)、超级楼控(含EMC能源合同管理等)、智慧通行(含智能停车、梯控、闸机等)等解决方案,同时构建产业联盟、特斯联金融,立体发展,多场景打通人流、车流、建筑、设备等运行大数据,蓄力未来城市人工智能。 绿色环保的概念,一直被国家和企业所提倡,但真正的执行者,其实更应该是每一个居民。而特斯联的能源管理系统,将能耗变得可计算、可量化、可比较,居民个体,将从认可,到参与,到主动传播这种理念,真正将绿色小镇、环保小镇的理念践行下去。 当然,谢超此次受邀参与地产百强发布会演讲,跟特斯联国内科技小镇布道者的形象也蛮吻合。 早在2016年10月,特斯联科技与阳光100联手,在丽江携手“阳光100雪山艺术小镇”,意欲打造中国首个智慧小镇。 稍后的2016年底,风景如画的西昌邛海,围绕邛海1500亩精品旅游地,特斯联科技将从后期设计、施工,深度参与产品规划,力争打造邛海以人文生态和高科技相结合的体验式旅游小镇,成为集吃、住、行、游、购、娱为一体的综合性旅游文化创意产业基地。 不难发现,尽管参与科技小镇项目不多,特斯联科技却堪称布道者,提早布局科技小镇。也正是因为公司在物联网+人工智能平台+金融端的强大实力,特斯联科技斩获地产百强发布会唯一非房地产商奖项——“2017中国百强房企智能建筑最佳服务商”大奖。 地产百强发布会由中国房地产TOP10研究组研究承办,国务院发展研究中心企业研究所、清华大学房地产研究所、中国指数研究院三家机构联合发起。自2004年开展中国房地产百强企业研究,活动已连续进行了十四年,属房地产行业内最权威、历时最久、最具影响力盛会,研究成果广受各级政府与金融机构认可,并获得国内外媒体广泛报道。 特斯联科技此次凭借智能建筑解决方案获奖,也是公司连续第二年获得TOP10研究组奖项及肯定。 Read more.

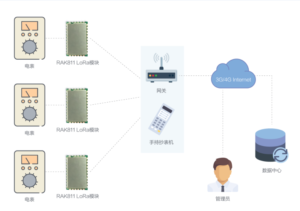

基于RAK811 LoRa模块的典型应用——远程电表
传统的人工电力抄表方式有数量大、分布广、误差大等缺点,而且有些电表安装地点偏远,有些则需要带电作业,危险比较大,需要花费大量的人力物力,除了造成资源的严重浪费外,在实时性、准确性和应用性等方面都存在诸多不足之处。随着工业自动化的发展,远程抄表已成为智能电网系统中的重要部分。在无线移动通信广泛运用的今天,使用LoRa模块实现远程抄表系统不仅拥有覆盖性广、通讯成本低,能够高效、实时的远程读取数据,而且还能提高电力单位对抄表业务的管理规划性,解决了布点分散难以管理的问题,是电力相关单位理想的电力抄表方案。与传统电表相比,智能电表准确、快速记录了居民的用电数据采集,不但提高了工作效率,还保证了服务质量。尤其在用电高峰期,电力用户用电信息采集系统可对区域用电状况进行全面监控和均衡调度,有效地保障了企业生产和居民生活的用电。 方案供应商:深圳市瑞科慧联科技有限公司(http://www.rakwireless.com) 技术资料下载: RAK811 Lora Module Datasheet V1.1 RAK811 Lora AT 命令使用手册V1.2 RAK811 Lora 模块性能测试报告 Read more.
基于Semtech SX1276/SX1278 LoRa的智能酒店门禁方案
SX1276/SX1278智能酒店门禁方案,智能酒店系统摆脱了传统意义上的单独智能系统,将照明系统、智能场景、影音系统、音乐系统、智能云端集中控制系统完美融合,从实现了真正意义上的智慧酒店,让每一位入住酒店的客户享受轻松便捷的生活。 替换原来的机械开关,电工轻松搞定。 按照说明书即可组网调试,用户自己DIY控制。 方便扩展及升级功能,用户可随时增添控制设备。 无需专业的技术工程师保障后期系统正常运行 该系统提供了安卓& IOS控制。 【展示板照片】 【方案方块图】 【系统功能】 利用手机APP网上注册,注册成功会发一个加密的钥匙图示发到手机。 进入酒店会自己配对己注册房间门锁,点手机上的钥匙图示打开门锁同时完成室内设备配对。 可透过WIFI将资料传到Android及iOS应用程序上显示,并可以通过手机控制灯、空调、窗帘等。 【方案特性】 该系统是基于STM32MCU微控制器。 该软件包提供了板级支持包(BSP)的RF扩展板和一些中间件组件。 所使用的应用软件来访问和使用RF扩展板的软件层是: STM32MCU HAL层:HAL驱动层提供了一个通用的多实例组简单的API(应用程序编程接口)与上层(应用程序,库和堆栈)进行交互。它是由通用和扩展API。它是直接建立在一个通用的架构,并允许其建立在诸如中间件层的层,为了实现它们的功能,而不依赖于用于给定微控制器单元(MCU)的具体硬件配置。这种结构改善了库代码的可重用性,并保证方便地移植到其他设备。 板级支持包(BSP)层:该软件包支持STM32与独立MCU的外设。该软件包含在板级支持包(BSP)。让使用者可使用开发工具完成板端与手机端连接实时数据传输。 Read more.
智能浇灌控制器
智能浇灌控制器是一款基于LoRa技术的新型智能电子设备。通过智能中心连接网络,实时获取时间及气象信息并自动调整灌溉计划,恰到好处。无论身您 在何处,您都可以通过YoSmart APP对设备进行远程设定或监控;智能、高效,减少资源浪费。 内置KT-LoRa无线通信模块。 六路浇灌区域、四个季节不同浇灌计划。 两种控制方式:遥控器、智能远程。 多种浇灌模式:自动浇灌/下雨免浇/手动浇灌/远程浇灌。 适用于小区、花园、大棚和市政绿化。 购买网址:http://www.kingtingtech.com/products/product-sprinkler.html 产品参数 型号: KT-SC-U01W 电压: AC 24V 通信方式: KT-LoRa 尺寸: 13.0×15.4×2.8cm 重量: 177.3g 颜色: 白色 Read more.

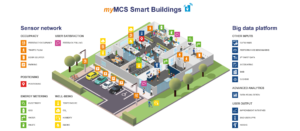

Make your buildings smart through IoT and big data analytics
The roll-out of the Internet of Things (IoT) enables organizations to make existing buildings smart. Technology is no longer a barrier. Low-cost wireless sensors can measure almost anything today and new wireless technology (e.g. LoRa) facilitates the installation of these sensors without the need for power, cabling or even WIFI connectivity. The data captured from […] Read more.
新加坡:智慧城市典范 有望建成世界首个智慧国
新加坡是全球智慧城市建设样板,也是全球实践智慧城市建设的标杆国家,拥有良好的基础,不仅有充足的人才,且法律体系也相对健全,在信息科技发展和应用方面,长期以来都处于世界领先地位,多年前就提出了“智慧国家2025”计划,这是全球第一个构建智慧国家的蓝图,如果不出意外,新加坡有望建成世界首个智慧国。 全球政府信息化:新加坡居榜首 新加坡在政府数字服务方面一直走在世界前列,历年来在全球电子政府排名上位居前两名,根据早前日本早稻田大学发起的年度评比中,在2013年居榜首,在《2016联合国电子政务调查报告》中,新加坡排名同样靠前。 日本早稻田大学:排名历史趋势2005 – 2013年的 2016联合国电子政务调查报告 新加坡将打造世界首个“智慧国” 新加坡“智慧国”建设目前迈入第二个阶段,第一个阶段是2006年所推出为期10年的“智能城市2015”资讯通信发展蓝图,希望将新加坡建设成一个以资讯通信驱动的智能化国度和全球化的都市,自2006年推出资讯通信发展蓝图“智能城市2015”规划以来,成为全球资讯通信业最为发达的国家之一,而“智能城市2015”计划的目标全部提前实现,部分还是超额完成。 于是,新加坡在2014年又公布了“智慧国家2025”的10年计划,这份计划是之前升级版。为把新加坡打造成为“智慧国”,新加坡政府将构建“智慧国平台”,建设覆盖全岛数据收集、连接和分析的基础设施与操作系统,根据所获数据预测公民需求,提供更好的公共服务。 统一传感器标准 数据助力智慧国建设 早在2014年,新加坡南洋理工大学南洋公共管理研究生院研究员马亮曾告诉人民网记者,在“智能城市2015”计划实施中,物联网传感器的应用已经非常广泛,大大丰富了各种数据的收集。比如,汽车上有传感器,开车经过某条公路发现路面损坏,可以自动发送,也可以非常方便地通过手机定位等电子方式进行报修处理。 新加坡已经实现光纤到户全覆盖,在未来10年的规划里,新加坡将在光纤网基础上打造一个全国传感网,不论是在家里、办公室还是公共场所,未来的新加坡还将会大量安装各种用途的传感器,这些传感器网络若符合统一品质标准,运作起来会更顺畅。 为此,新加坡政府将推出关于传感器网络、物联网以及特定领域产品的标准,为迈向“智慧国”的目标做准备,包括传感器网络标准,以确保通过各地传感器收集的数据进行即时分析,这套标准分公共地点和家用两个部分。另外一套是关于物联网基础设施的设计准则,让更多电子产品和电脑软件相互配合使用,同时保护各机构之间互相传输的数据不被轻易盗取。最后一套标准特地为医疗、交通和城市生活产品的开发商而设计,主要作用是确保产品的安全性。 领导智慧国咨询与行政办公室的环境及水源部长维文医生表示:“智慧国是由许多独立系统组成,有些部分互相重叠,在这里的关键词是“融合”,因此要这些独立系统互相配合,就需要建立稳固的开放型标准基础。 新加坡要发展为“智慧国”,厕所也开始走高科技路线,据传感物联网创建人杨剑勇了解到,越来越多的公厕包安装智能感应器,一旦厕所发出异味,监测系统便会自动提醒清洁工人前去清洗,确保厕所时刻保持干净。 新加坡已制定全面的网络安全策略,以支持智慧国愿景,在迈向智慧国的过程中,新加坡政府也将继续与顶尖国际企业合作,着重于信息科技的成长,贸工部长易华仁说:“新加坡的目标是成为亚洲的智慧国,拥有全面的最佳基础设施、创新数码方案和服务的生态。” 新加坡第一通电信公司也同诺基亚进行合作,建立一套专门用来传输感应器数据的商用网络。这个网络名为窄频物联网采用全球移动通信系统协会的标准,能与各种不同的感应器衔接。 阿里巴巴集团旗下阿里云与新加坡国立大学达成合作,双方将在人工智能、量子计算、云计算、大数据等领域展开研究合作,并探索人工智能、云计算大数据技术在城市治理领域的应用,并希望这些研究成果能够有助于新加坡智慧城市的建设。 由于新加坡管理着很多数据,传感器遍布全国各地,必定会涉及许多隐私,个人隐私保护至关重要,在多年前,新加坡《个人信息保护法》正式生效,这也是构建智慧国战略的基础之一,其智慧国的相关信息安全的法律法规也已在完善之中。 本文作者系传感物联网创建人杨剑勇,长期关注物联网、智能家居、可穿戴智能设备、机器人和人工智能等前沿科技产业。 Read more.
LoRa,物联网创新应用中的新宠!
近期,LoRa技术犹如雨后春笋迅速在物联网行业广为人知。LoRa成为一个新的亮点,为物联网创新发展带来了新的机遇。 LoRa是通过成熟的无线技术实现机器到机器(M2M)的低功耗、广域网连接以及物联网(IoT)的应用.LoRa技术在物联网领域实现了超远距离传输、低功耗、数据安全等,对物联网行业起到了巨大的牵引作用。 LoRa主要在全球免费频段运行(即非授权频段),包括433、868、915MHz等。在中国,470M~860M频段以前是模拟电视频段,在电视数字化后,原有部分模拟电视频段空闲;中国SRRC将470M~510M频段分配用于水/电/气的无线抄表频段,相当于是受限ISM频段,适于LoRa技术使用。 2015年3月LoRa联盟宣布成立,这是一个开放的、非盈利性组织,其目的在于将LoRa推向全球,实现LoRa技术的商用。该联盟由Semtech牵头,发起成员还有法国Actility,中国AUGTEK和荷兰皇家电信KPN等企业,到目前为止,联盟成员数量达330多家,其中不乏IBM、思科、法国Orange等重量级厂商。 Semtech为LPWAN的实现提供了硬件的实现,2016年1月28日,中兴微电子与美国Semtech公司签署了战略合作协议,双方将在LoRa芯片及应用层面进行深入合作,并在 智慧城市领域开展网络的建设,促进产业链的发展。中兴微电子以及各厂家将围绕LoRa技术在各行业应用创新展开工作,积极打造中国LoRa应用的“技术交流平台”、“方案验证平台”、“市场合作平台”、“资源对接平台”和“创新孵化平台”。2016年底飞利信也加入了中兴发起的中国LoRa应用联盟CLAA,致力于LoRa的应用推广。     图1LoRa硬件框架     LoRa网络主要由终端(内置LoRa模块)、网关(或称基站)、服务器和云四部分组成,应用数据可双向传输。     图2LoRa网络架构     在传统的局域网或者广域网当中,远距离和低功耗只能二选其一,但是随着 智慧城市及智慧农业、牧业的全面部署以及城市感知与互联的发展需求,城市、农田、牧场越来越多的碎片化终端设备需要接入网络,这就需要低功耗长距离的网络覆盖。LoRa通信基于扩频技术兼顾了远距离与低功耗。LoRa网络技术的实施部署,将颠覆传统 智慧城市网络的运营方式,并重构 智慧城市的运营模式和生态环境。 以双向数据通信满足前端与后台的无缝对接,LoRa网络架构属于典型的星形拓扑结构,以终端、基站、服务器组成,基站作为中间件连接终端及后台服务器。基于扩频技术具有超强的抗干扰能力,穿透性强,300bps至50Kbps的低数据传输速率(自适应数据速率),小于10毫瓦的发射功率,通信距离达到了空旷地带15公里,建筑密集区2到3公里的广域覆盖。 在 智慧城市的建设中,建设智慧交通构建车联网,对路灯实施控制实现智能照明,对井盖广告牌的管理,城市及各行业水电消耗的监控建设智能楼宇,土壤水质的环境监测分析等。LoRa作为通信网络将辅助于一系列的智能城市的应用,以增加城市运行的日常效率。在农牧业,LoRa也将大显身手,根据农业的发展,需要对资源进行合理的控制,提高产量,考虑到农田所处的网络环境即绝大部分的农田都没有蜂窝覆盖,对土壤、空气等环境因素进行监测分析,对于土壤及空气的温度、湿度和土壤酸碱度等的数据监测就要求传感器的数据采集在时间上需要具有长效性,还需要由外在的经济合理性对成本进行控制,LoRa以超长的电池寿命,低速率远距离传输的低成本控制,将为最理想的选择。 下面有几个LoRa的应用实例,展示一下:实时显示停车位分布状况的停车场监控系统(图3)、实现无线土壤检测的智能农业系统(图4)、防止盗猎的南非Kruger国家公园犀牛保护项目(图5)等。这些项目的部署时间都非常快,例如上述的停车监控系统,覆盖面积10km*10km,部署了6个LoRa网关,支持终端规模3000个,部署时间仅需两周。     图3:成功案例-停车场监控     图4:成功案例-智能农业 图5:成功案例-犀牛保护项目 Read more.
北斗牵手LPWAN将带来哪些改变?
低功耗广域网络(Low Power Wide Area Network, LPWAN)的出现成为满足物联网远距离和大数量无线通信的关键性技术。与当初设计移动蜂窝通信技术主要是用于人与人的通信不同,LPWAN 技术是一种革命性的物联网接入技术,具有远距离、低功耗、低运维成本、大接入量等特点,与现有的WiFi、蓝牙、ZigBee 等短距离无线通信技术和3G、4G、5G 等蜂窝网络远距无线通信技术相比,LPWAN 真正实现了大区域物联网的低成本和全覆盖。LPWAN 的数据传输距离,在复杂的城市环境中达到3km 以上,空旷地域高达15km 以上,穿透性较强,很多恶劣环境下也能保证信号的稳定;它还支持窄带数据传输,网络通信成本极低;此外, 由于低数据传输速率,基于LPWAN 的设备功耗极低,一个普通电池便可支撑数年甚至十多年之久。虽然3G、4G 蜂窝网络的快速部署和5G 的研发在一定程度上推进了物联网的落地,但是当前移动蜂窝网络的承载能力并不足以支撑物与物的连接,最终实现物联网的将是LPWAN。由于物联网碎片化需求的典型特征,一张广域覆盖的LPWAN 网络可以实现不同行业、不同用户随时随地的设备接入,成为单个用户、行业应用乃至智慧城市发展的重要基础设施。 北斗卫星导航系统是我国自主建设、独立运行,并与世界其他卫星导航系统兼容共用的全球卫星导航系统。北斗导航系统从最初的设计开始, 就实现了导航通信的一体化,而这正是北斗系统的后发优势所在。北斗系统的主任务是卫星导航, 提供定位、测速、单双向授时的服务,同时还具备短报文的通信功能。从技术特性上看,短报文已经属于卫星通信业务。北斗系统的短报文通信功能,使用的频率包括S 频段(2491.75±4.08)MHz和L频段(1615.68±4.08)MHz。北斗系统短报文通信具有用户机与用户机、用户机与地面控制中心之间双向数字报文通信功能,一般的用户机一次可传输36 个汉字或72 个字节,申请核准的用户可以一次传送120 个汉字或240 个字节。短报文不仅可进行点对点的双向通信,而且可进行一点对多点的广播传输,为各种平台应用提供了极大便利。 短报文通信作为北斗的特色优势,从目前来看尚未得到充分的挖掘和运用,不论在海洋、渔业领域的短消息应用还是应急通信领域中的应用, 均是基于传统的信息通信模式,尚无颠覆性的技术和模式能够发挥北斗短报文通信所具有的特殊优势。在物联网如火如荼的发展中,LPWAN 技术的发展为北斗应用的发展带来了前所未有的机遇。LPWAN 传输的信息均为传输量少且通信频率不高的数据,完全符合北斗短报文通信的要求。只需要在LPWAN 技术中进行简单的改造,即可实现基于星基的LPWAN 技术,从而解决在特定场景中LPWAN 网络数据从网关传输到广域网困难的问题,使得分布广泛且连接形式多样、数量众多的终端设备,可以在缺少主干通信网络的情况下接入广域网,进而形成物联网服务。具体而言,在一般的LPWAN 网关中加入北斗短报文模块即可实现这一功能。物联网中各终端设备产生的数据,通过LPWAN 进入网关,由处理器对数据进行处理后,向北斗短报文模块发送数据,最后由北斗短报文模块将其发出。 星基LPWAN 网关结构图 LPWAN 的网络运营商可以通过星基LPWAN 技术解决特定场景下与主干通信网络难以连接的问题,从而大大提高了LPWAN 的连接效率,这不仅对LPWAN 技术的发展有着革命性的推动,同时也对北斗的应用有极大的促进作用,将对北斗RDSS 的应用产生颠覆性影响。原有的北斗短报文应用模式要求每个终端都配备一个北斗RDSS 的模块,较高的花费、高耗电量等问题严重的限制了北斗短报文通信功能的应用。在应用终端加入了LPWAN 技术后,可以在5~40km 的范围内布设LPWAN 网络,然后在LPWAN 网络的网关内加入北斗RDSS 终端,由北斗终端进行收集、编辑和传输,不仅解决了物联网信息传输的问题,同时也有效地推动了北斗短报文的广泛应用。LPWAN 与北斗的结合,拓展了北斗短报文通信功能在新领域的应用,北斗系统可以为数据传输量小且传输频率低的终端系统提供服务,星基LPWAN 技术的创新服务应用,将成为北斗产业发展新的增长点。 Read more.
基于Semtech SX1276+SX1301 LoRa长距离基站路由器方案
(本方案由大联大控股提供) 工厂危险气体监测LoRa技术应用 化工厂信息采集系统实时采集化工生产车间中有毒气体、易燃易爆气体、粉尘的浓度及生产车间的信息。 根据各个化工厂生产化学品的不同及其不同的生产工序,按需要布置粉尘传感器、有毒气体传感器、易燃气体传感器等。 每个传感器都搭配lora节点通讯模块,lora模块把传感器采集到的数据实时传到系统后台。 【展示板照片】 【方案方块图】 【系统功能】 I. Lora网络无线传输系统包括M100A通讯节点和GW5000网关。 II. M100A通讯节点:负责传输采集到的传感器数据。 III. GW5000网关:负责采集M100A的数据,并转发数据到 Smartkit平台。 IV. 通讯节点与传感器部署在车间各个点。 V. 网关部署在屋顶横梁和墙上。 【方案特性】 I. 基于低功耗广域网LoRaWAN协议的物联网基站路由器GW5000,可以为物联网设备提供低功耗的、移动的、安全的本地双向通信服务。LoRaWAN可以简化设备、用户、网络之间的交互,并提供标准。 II. GW5000的架构采用星型结构,可以在终端设备和中央网络服务器之间实现消息传递。GW5000可以通过标准的 IP 连接到服务器,前端节点设备通过单跳给单个或多个GW5000网关,实现无线通信。 III. 前端设备与GW5000之间的通信可以通过不同的频道或数据速率建立,速率可以事先协商确认。为了节省电池续航时间,GW5000可以通过自适应速率机制来做到最大化地省电。采用唯传物联网基站技术的物联网基站路由器GW5000,用户从此可以拥有自己的物联网控制系统,实现定制化的智能服务,未来将广泛应用于智慧交通、能源管理、 智慧城市、工业4.0、智慧家居等领域。 Read more.
基于Semtech SX1276IMLTRT LoRa长距离水位监测方案
(本方案由大联大控股提供) 水除了供人饮用及清洁作用外,在许多的领域更是提供了需求及应用的需求如工业上的冷却及提供如提供锅炉动力来源来推动气旋机、河川水位的监控、以及大楼水塔的水位监控以控制抽水马达。上述应用如果不能确实监控轻则造成停止运转,重则造成锅炉爆炸,马达烧毁及河川因无法分流而造成洪泛。现阶段的侦测方式大都使用一侦测器如浮球、阻抗或是超音波来侦测水位的信号后送至云端或是监控系统供提供信息、警报或是启动实时反应动作如暂时停止机器动作。但是如何方便的建立长距离又省电的侦测回报网络是BT或Wifi等短距离无线传输所困难达到的,此处我们提出一个使用Semtech 长距离、高穿透性且又具有非常省电的LoRa技术来达成此一要求。 对于此种现象我们提出的方案是使用常用的HC-SR04 超音波传感器,其为一对超音波的发射及接收单元。当我们触发模块一个10 us Pulse后发射单元会发射8个40k Hz的声波出去,然后接收单元等待反射讯号是否回来。如果有收到反射回来的超音波讯号后取出来回的时间,再以MCU计算音速换算距离后的数值再经LoRa传递此距离数据至云端成为可供利用的信息。 过去此类信息大都以有线方式连结传感器,然后将收集到的把数据或是警告以PSTN、Wifi或GSM等方式传送出去。现在现今物联网的兴起可以让我们开始把周遭的一些物品透过网络互相沟通,这个趋势可以让人们以更简单更可靠的方式来连接网络。但是对于如何延展搜集器到传感器的这一段路一直是困扰着IOT设计者。而Semtech LoRa长距离无线产品就是符合这一需求,Semtech长距离的无线传输技术的优点是在极低耗电下可以提供高达-148dB的灵敏度让应用可以使用在长距传输及高穿透性的传输。此点可以提供应用者可以简单并确实传输到数据收集器再经网络上传至云端如Exosite以供监控及应用。 【展示板照片】 【方案方块图】 【系统功能】 ① 传感器端 : 以单芯片接收由HC-SR04 超音波传感器模块送来的触发信号后经处理后再由UART送至LoRa模块发送至空中。 ② 数据接收端 : 由LoRa模块接收到数据后经UART把数据送至单芯片以判读到有效数值后以UART接口经ESP8266W Wifi 模块送至Internet。 ③ 网络端 : 把由单芯片送来的API、Sensor ID、Device ID及 Co Data送至云端服务纪录数据。 ④ 客户端 : 用户以计算机或是手机随时可以上网检查数据。 【方案特性】 ① 超长距离,低成本 : 因其Sensitivity 可达-148dB, 此点可以让传感器部件的范围大幅增加。此点可减少repeater 用量节省成本。 ② 延长使用时间 : 由于待机电流低至2.5uA, 此低耗电特性比起GPRS来可以大大的减少耗电。所以可减小电池体积而增加其传感器待机时间。 Read more.

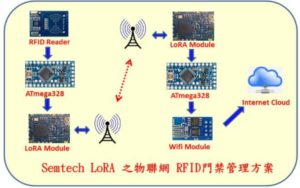

基于Semtech SX1276IMLTRT LoRa长距离RFID门禁管理方案
(本方案由大联大控股提供) 社会的进步照就了人与人的集体化,基本的表现就是公司,工厂,学校等等场域。在上述单位元需要制定一有效的制度来管理人员进出及统计其行为模式如计算上下班时间,或是监控其是否进入不相关的区域予以安全控制。此种需求就必须有一门禁管制系统来监控,但是此类区域大都是范围较大并且环境较为复杂所以无法简单并快速的使用BT、Wifi等距离短的无线技术来布建。此处我们提出一个使用Semtech 长距离、高穿透性且又具有非常省电的LoRa技术来达成此一要求。 对于此种现象我们提出的方案是利用NXP Mifare技术的MFRC522,其为一非接触式近场感应卡读写器。其功能为当卡片进入读写卡机天线的感应范围约2.5公分至10公分内时,读写卡机便传输微量电力来驱动卡片上的电路。此时卡片及卡片阅读机以透过调变及解调器收发无线电波信号互相验证后透过加密进行实际工作通讯。而此方案的实施方式为使用MCU把从卡片阅读机接收到的卡片数据再经LoRa传递此一独立的卡片数据至云端成为可供利用及监控的信息。 过去此类信息大都以有线方式连结传感器,然后将收集到的把数据或是警告以PSTN、Wifi或GSM等方式传送出去。现在现今物联网的兴起可以让我们开始把周遭的一些物品透过网络互相沟通,这个趋势可以让人们以更简单更可靠的方式来连接网络。但是对于如何延展搜集器到传感器的这一段路一直是困扰着IOT设计者。而Semtech LoRa长距离无线产品就是符合这一需求,Semtech长距离的无线传输技术的优点是在极低耗电下可以提供高达-148dB的灵敏度让应用可以使用在长距传输及高穿透性的传输。此点可以提供应用者可以简单并确实传输到数据收集器再经网络上传至云端如Exosite以供监控及应用。 【展示板照片】 【方案方块图】 【系统功能】 ① 传感器端 : 以单芯片接收由MFRC522 RFID Reader送来的触发信号后经处理后再由UART送至LoRa模块发送至空中。 ② 数据接收端 : 由LoRa模块接收到数据后经UART把数据送至单芯片以判读到有效数值后以UART接口经ESP8266W Wifi 模块送至Internet。 ③ 网络端 : 把由单芯片送来的API、Sensor ID、Device ID及 Co Data送至云端服务纪录数据。 ④ 客户端 : 用户以计算机或是手机随时可以上网检查数据。 【方案特性】 ① 超长距离,低成本 : 因其Sensitivity 可达-148dB, 此点可以让传感器部件的范围大幅增加。此点可减少repeater 用量节省成本。 ② 延长使用时间 : 由于待机电流低至2.5uA, 此低耗电特性比起GPRS来可以大大的减少耗电。所以可减小电池体积而增加其传感器待机时间。 Read more.
